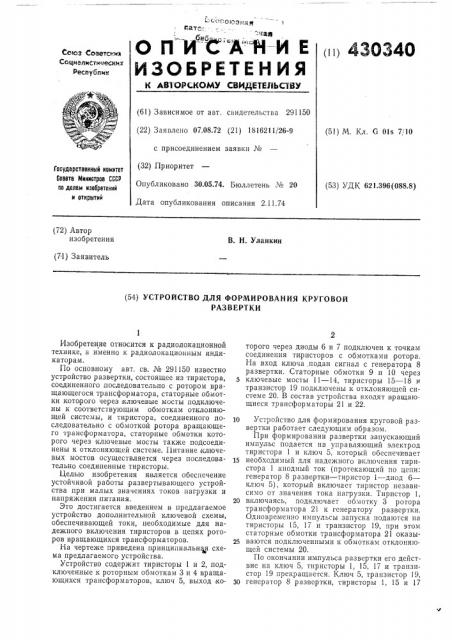

(ii) 43О340

Ссчоз Советскии

Социалистическии

Республик

ИЗОБРЕТЕНИЯ

К АВТОРа. ХОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельства 291150 (22) Заявлено 07.08.72 (21) 1816211/26-9 (51) М. Кл. G Ols 7/10 с присоединением заявки № (32) Приоритет

Опубликовано 30 05.74. Бюллетень № 20

Дата опубликования описания 2.11.74

Государственный комитет

Совета Министров СССР

llD делам изооретений н открытий (53) УДК 621..396(088.8) (72) Автор изобретения

В. Н. Уланкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ КРУГОВОЙ

РАЗВЕРТКИ

Изобретение относится к радиолокационной технике, а именно к радиолокационным индикаторам.

По основному авт. св. № 291150 известно устройство развертки, состоящее из тиристора, соединенного последовательно с ротором вращающегося трансформатора, статорные обмотки кото рого через ключевые мосты подключены к соответствующим обмоткам отклоняющей системы, и тиристора, соединенного последовательно с обмоткой ротора вращающего трансформатора, статорные обмотки которого через ключевые мосты также подсоединены к отклоняющей системе. Питание ключевых мостов осуществляется через последовательно соединенные тиристоры.

Целью изобретения является обеспечение устойчивой р а боты,р азвер тын аю щего устройства при малых значениях токов нагрузки и напряжения питания.

Это достигается введением в предлагаемое устройство дополнительной ключевой схемы, обеспечивающей токи, необходимые для надежного включения тиристоров в цепях роторов вращающихся трансформаторов.

На чертеже приведена принципиальная схема предлагаемого устройства.

Устройство содержит тиристоры 1 и 2, подключенные к роторным обмоткам 3 и 4 вращающихся трансформаторов, ключ 5, выход которого через диоды 6 и 7 подключен к точкам соединения тиристоров с обмотками ротора.

На вход ключа подан сигнал с генератора 8 развертки. Статорные обмотки 9 и 10 через ключевые мосты 11 — 14, тиристоры 15 18 и транзистор 19 подключены к отклоняющей системе 20. В состав устройства входят вращающиеся трансформаторы 21 и 22.

10 Устройство для формирования круговой развертки работает следующим образом.

При формировании развертки запускающий импульс подается на управляющий электрод тиристора 1 и ключ 5, который обеспечивает

15 необходимый для надежного включения тиристора 1 анодный ток (протекающий по цепи: генератор 8 развертки — тиристор 1 — диод 6— ключ 5), который включает тиристор независимо от значения тока нагрузки. Тиристор 1, 20 включаясь, подключает обмотку 3 ротора трансформатора 21 к генератору развертки.

Одновременно импульсы запуска подаются на тиристоры 15, 17 и транзистор 19, при этом статорные обмотки трансформатора 21 оказы25 ваются подключенными к обмоткам отклоняющей системы 20.

По окончании импульса развертки его действие на ключ 5, тиристоры 1, 15, 17 и транзистор 19 прекращается. Ключ 5, транзистор 19, 30 генератор 8 развертки, тиристоры 1, 15 и 17

430340

Составитель С. Вольнова

Техред А. Камышипкова

Корректоры: В. Петрова и Е. Давьгдкииа

Редактор Е. Караулова

Заказ 2853/15 Изд. № 1706 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4

Типография, пр. Сапунова, 2 выключаются. Все обмотки вращающегося трансформатора 21 отключаются.

Второй канал развертки работает так же, как и первый, но разнесен с ним по запускающим импульсам во времени.

Предмет изобретения

Устройство для формирования. круговой развертки по авт. св. № 291150, отл ич а ющеес я тем, что, с целью повышения устойчивости работы генератора развертки при малых значениях тока нагрузочки и напряжения питания, введен ключ, BbIxogl которого через раз вязыва5 ющие диоды подключен к точкам соединения катодов тиристоров с обмотками роторов вращающихся трансформаторов, а вход — к генератору развертки.
