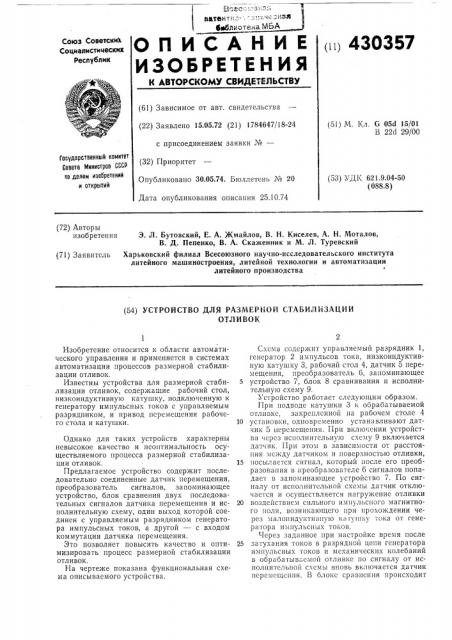

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1111 430357

Союз Советски)

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 15.05.72 (21) 1784647/18-24 с присоединением заявки №вЂ” (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 25.10.74 (51) М. Кл. С 05d 15/01

В 22d 29/00

Государственный комитет

Совета Министров СССР по делам ивооретений и открытий (53) УДК 621.9.04-50 (088,8) (72) Авторы изобретения

Э. Л. Бутовский, Е. А. )Кмайлов, В. Н. Киселев, А. H. Моталов, В. Д. Пепенко, В. А. Скаженник и М. Л. Туревский

Харьковский филиал Всесоюзного научно-исследовательского института литейного машиностроения, литейной технологии и автоматизации литейного производства (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗМЕРНОЙ СТАБИЛИЗАЦИИ

ОТЛИВОК

Изобретение относится к области автоматического управления и применяется в системах автоматизации процессов размерной стабилизации отливок.

Известны устройства для размерной стабилизации отливок, содержащие рабочий стол, низкоиндуктивную катушку, подключенную к генератору импульсных токов с управляемым разрядником, и привод перемещения рабочего стола и катушки.

Однако для таких устройств характерны невысокое качество и неоптимальность осуществляемого процесса размерной стабилизации отливок, Предлагаемое устройство содержит последовательно соединенные датчик перемещения, преобразователь сигналов, запоминающее устройство, блок сравнения двух последовательных сигналов датчика перемещения и исполнительную схему, один выход которой соединен с управляемым разрядником генератора импульсных токов, а другой — с входом коммутации датчика перемещения.

Это позволяет повысить качество и оптимизировать процесс размерной стабилизации отливок.

На чертеже показана функциональная схема описываемого устройства.

Схема содержит управляемый разрядник 1, генератор 2 импульсов тока, низкоиндуктивную катушку 3, рабочий стол 4, датчик 5 перемещения, преобразователь б, запоминающее

5 устройство 7, блок 8 сравнивания и исполнительную схему 9.

Устройство работает следующим образом.

При подводе катушки 3 к обрабатываемой отливке, закрепленной а рабочем столе 4

10 установки, одновременно устанавливают датчик 5 перемещения. При вклю!снии устройства через исполHèòñëüíóþ cxcìó 9 включается датчик. При этом в зависимосги от расстояния между датчиком и поверхностью отливки, 15 посылается сигнал, который после его преобразования в преобразователе б сигналов попадает в запоминающее устройство 7. По сигналу от исполнительной схемы датчик отключается и осуществляется нагру>кение отливки

20 воздействием сильного импульсного магнитного поля, возникающего при прохождении через 11алоинд1 ктивп ч 1о Kil туIIIIA "101:2 от генератора импульсных токов.

Через заданное при настройке время после

25 затухания токов в разрядной цепи генератора импульсных токов и механических колебаний в обрабатываемой отливке Ilo сигналу от исполнительной схемы вновь включается датчик перемещения. В блоке сравнения происходит

430357

Предмет изобретения

Составитель В. Казаков

Техред А. Камышникова

Корректоры: В. Петрова и О. Данишева

Редактор Т. Рыбалова

Заказ 2856710 Изд. Мв 1708 Тираж 750 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 сравнение предыдущего сигнала, сохраняемого в запоминающем устройстве 7, и нового сигнала, полученного от датчика после динамического нагружения отливки. Если разница между сигналами датчика больше предварительно заданной величины, исполнительная схема дает сигнал на отключение датчика и на управляемый разрядник для очередного срабатывания генератора импульсных токов.

Затем порядок включений и измерений повторяется.

При уменьшении коробления отливки разница между двумя последовательными сигналами датчика уменьшается и по достижении определенной величины, меньшей предварительно заданной, исполнительная схема не дает сигнала на продолжение процесса, и катушку с датчиком перемещают в следующую точку обработки.

Устройство для размерной стабилизации отливок, содержащее рабочий стол, низкоин-5 дуктивную катушку, подключенную к генератору импульсных токов с управляемым разрядником, и привод перемещения рабочего стола и катушки, отличающееся тем, что, с целью повышения качества и оптимизации

10 процесса размерной стабилизации, устройство содержит последовательно соединенные датчик перемещения, преобразователь сигналов, запоминающее устройство, блок сравнения двух последовательных сигналов датчика перемещения и исполнительную схему, один выход которой соединен с управляемым разрядником генератора импульсных токов, а другой — с входом коммутации датчика перемещения.
