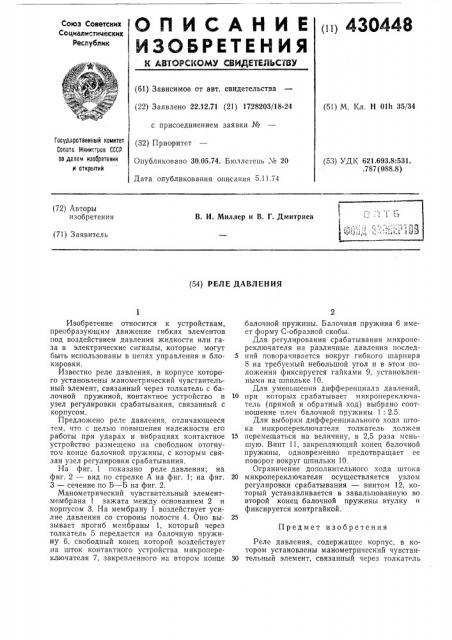

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
„„азоив
Союз Советских
Социалистических
Республик (61) Зависимое от авт, свидетельства (22) Заявлено 22.12.71 (21) 1728203/18-24 с присоединением заявки Уе (32) Приоритет
Опубликовано 30,05.74. Бюллетень . и 20
Дата опубликования описания 5.11.74 (51) М. Кл. Н 01h 35/34
Государственный комитет
Совете Министров СССР по делам изобретении и открытий (53) УДК 621.693.8:531. .787 (088.8) (72) Авторы изобретения
В. И. Миллер и В. Г. Дмитриев (71) Заявитель (54) РЕЛЕ ДАВЛЕНИЯ
Изобретение относится к устройствам, преобразующим движение гибких элементов под воздействием давления жидкости или газа в электрические сигналы, которые могут быть использованы в цепях управления и блокировки.
Известно реле давления, в корпусе которого установлены манометрический чувствительный элемент, связанный через толкатель с балочной пружиной, контактное устройство и узел регулировки срабатывания, связанный с корпусом.
Предложено реле давления, отличающееся тем, что с целью повышения надежности его работы при ударах и вибрациях контактное устройство размещено на свободном отогнутом конце балочной пружины, с которым связан узел регулировки срабатывания.
На фиг. 1 показано реле давления; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг.
3 — сечение по Б — Б на фиг. 2.
Манометрический чувствительный элементмембрана 1 зажата между основанием 2 и корпусом 3. На мембрану 1 воздействует усилие давления со стороны полости 4. Оно вызывает прогиб мембраны 1, который через толкатель 5 передается на балочную пружину 6, свободный конец которой воздействует на шток контактного устройства микропереключателя 7, закрепленного на втором конце балочной пружины. Балочная пружина 6 имеет форму С-образной скобы.
Для регулирования срабатывания микропереключателя на различные давления послед5 ний поворачивается вокруг гибкого шарнира
8 на требуемый небольшой угол и в этом положении фиксируется гайками 9, установленными на шпильке 10.
Для уменьшения дифференциала давлений, 10 при которых срабатывает микропереключатель (прямой и обратный ход) выбрано соотношение плеч балочной пружины 1: 2.5.
Для выборки дифференциального ходя штока микропереключателя толкатель должен
15 перемещаться на величину, в 2,5 раза меньшую. Винт 11, закрепляющий конец балочной пружины, одновременно предотвращает ее поворот вокруг шпильки 10.
Ограничение дополнительного хода штока
20 микропереключателя осуществляется узлом регулировки срабатывания — винтом 12, который устанавливается в завальцованную во второй конец балочной пружины втулку и фиксируется контргайкой.
Предмет изобретения
Реле давления, содержащее корпус, в котором установлены манометрический чувстви30 тельный элемент, связанный через толкатель
430448
4 ударах и вибрациях, контактное устройство размещено на свободном отогнутом конце балочной пружины, с которым связан узел ре гулировки срабатывания.
Уиа.1
Составитель О. Гудкова
Техред Г. Дворина
Редактор В, Левятов
Корректор Л. Орлова
Заказ 2867/4 Изд. № 1754
ЦНИИПИ Государственного комитета по делам изобретений и
Москва, Ж-35, Раушская
Типография, пр. Сапунова, 2
3 с балочной пружиной, контактное устройство и узел регулировки срабатывания, связанный с корпусом, отличающееся тем, что, с целью повышения надежности его работы при
Тираж 760 Подписное
Совета Министров СССР открытий наб„д. 4/5
