Устройство для заряда аккумуляторной батареи асимметричным током

Устройство для заряда аккумуляторной батареи асимметричным током

Иллюстрации

Показать все

Реферат



вот ::, С ::

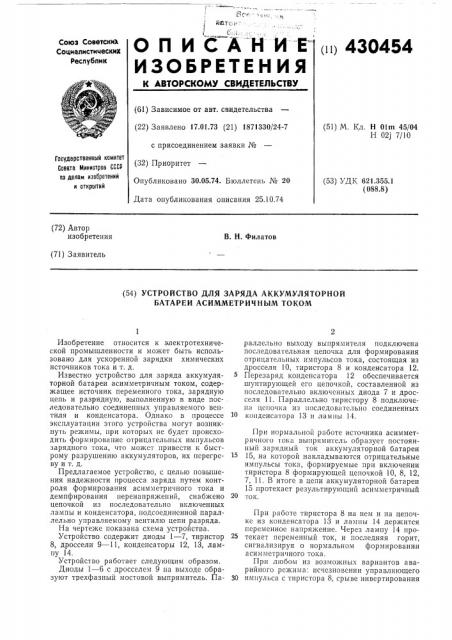

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (II) 430454

Союз СоветскиХ

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 17.01.73 (21) 1871330/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 25.10.74 (51) М. Кл. Н Olm 45/04

Н 02j 7/10

Гасударственный намитет

Совета Министров СССР па делам иэааретений и атнрытий (53) УДК 621.355.1 (088.8) (72) Автор изобретения

В. Н. Филатов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАРЯДА АККУМУЛЯТОРНОЙ

БАТАРЕИ АСИММЕТРИЧНЫМ ТОКОМ

Изобретение относится к электротехнической промышленности и может быть использовано для ускоренной зарядки химических источников тока и т. д.

Известно устройство для заряда аккумуляторной батареи асимметричным током, содержащее источник переменного тока, зарядную цепь и разрядную, выполненную в виде последовательно соединенных управляемого вентиля и конденсатора. Однако в процессе эксплуатации этого устройства могут возникнуть режимы, при которых не будет происходить формирование отрицательных импульсов зарядного тока, что может привести к быстрому разрушению аккумуляторов, их перегреву и т. д.

Предлагаемое устройство, с целью повышения надежности процесса заряда путем контроля формирования асимметричного тока и демпфирования перенапряжений, снабжено цепочкой из последовательно включенных лампы и конденсатора, подсоединенной параллельно управляемому вентилю цепи разряда.

На чертеже показана схема устройства.

Устройство содержит диоды 1 — 7, тиристор

8, дроссели 9 — 11, конденсаторы 12, 13, лампу 14.

Устройство работает следующим образом.

Диоды 1 — 6 с дросселем 9 на выходе образуют трехфазный мостовой выпрямитель. Параллельно выходу выпрямителя подключена последовательная цепочка для формирования отрицательных импульсов тока, состоящая из дросселя 10, тиристора 8 и конденсатора 12.

Перезаряд конденсатора 12 обеспечивается шунтирующей его цепочкой, составленной из последовательно включенных диода 7 и дросселя 11. Параллельно тиристору 8 подключена цепочка из последовательно соединенных конденсатора 13 и лампы 14.

При нормальной работе источника асимметричного тока выпрямитель образует постоянный зарядный ток аккумуляторной батареи

15, на которой накладываются отрицательные импульсы тока, формируемые при включении тиристора 8 формирующей цепочкой 10, 8, 12, 7, 11. В итоге в цепи аккумуляторной батареи

15 протекает результирующий асимметричньш

20 ток.

При работе тиристора 8 на нем и на цепочке из конденсатора 13 и лампы 14 держится переменное напряжение. Через лампу 14 про25 текает переменный ток, и последняя горит, сигнализируя о нормальном формировании асимметричного тока.

При любом из возможных вариантов аварийного режима: исчезновении управляющего

30 импульса с тиристора 8, срыве инвертирования

430454

Предмет изобретения

Составитель И. Найдина

Техред Г. Дворина

Корректоры: О. Данишева и Е. Давыдкина

Редактор В. Левитов

Заказ 2856/20 Изд. № 1708 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тиристора 8, коротком замыкании на выходе устройства — на тиристоре 8, а следовательно, и на цепочке 13, 14 держится либо постоянное, либо нулевое напряжение. Ток в цепи конденсатора 13 отсутствует, а лампа 14 гаснет, сигнализируя о неисправности.

Поскольку лампа 14 имеет омическое сопротивление, в совокупности с конденсатором

13 она выполняет одновременно и функции демпфирующей цепочки, ограничивающей перенапряжения на тиристоре 8. При необходимости вместо лампы 14 может использоваться какой-либо исполнительный орган либо датчик сигнала.

Устройство для заряда аккумуляторной батареи асимметричным током, содержащее источник переменного тока, зарядную цепь и разрядную, выполненную в виде последовательно соединенных управляемого вентиля и конденсатора, отл ич а ющееся тем, что, с целью повышения надежности процесса заряда путем контроля формирования асимметричного тока и демпфирования перенапряжений, оно снабжено цепочкой из последовательно включенных лампы и конденсатора, подсоединенной параллельно управляемому вентилю

15 цепи разряда.
