Способ получения антисептической композиции

Способ получения антисептической композиции

Иллюстрации

Показать все

Реферат



п1 430531

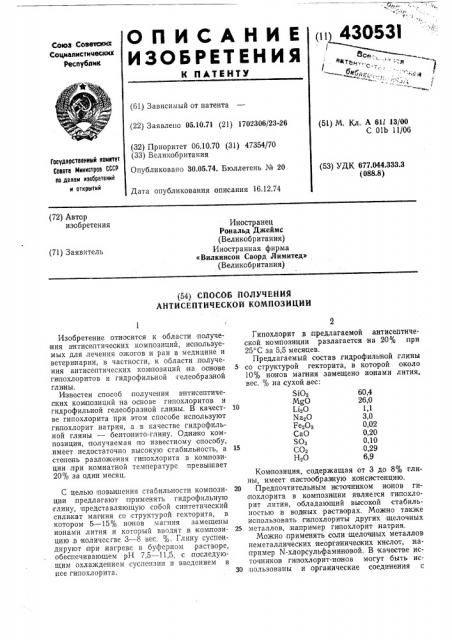

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советекитс

Социалистимескик

Республик (61) Зависимый от патента (22) Заявлено 05.10.71 (21) 1702306/23-26 (51) М. Кл. А 6ll 13/00

С Olb 11/06 (32) Приоритет 06.10.70 (31) 47354/70 (33) Великобритания

Госудврстееииый камитет

Совета Мииистрав СССР

flo делам изобретеиий и OTKpblTHM (53) УДК 677.044.333.3 (088.8) Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 16.12.74 (72) Автор изобретения

Иностранец

Рональд Джеймс (Великобритания) Иностранная фирма

«Вилкинсон Сворд Лимитед» (Великобритания) (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ

АНТИСЕПТИЧЕСКОЙ КОМПОЗИЦИИ

60,4

26,0

1,1

3,0

0,02

0,20

0,10

0,29

6,9

Изобретение относится к области получе ния антисептичееких .композиций, используемых для лечения ожогов и ран в медицине и ветеринарии, в частности, к области,получения антисептических ком позиций IHB основе гипохлоритов и гидрофильной гелеобразной глистны.

Известен способ получения антисептических ком позиций на основе гипохлоритов и гидрофильной гелеобразной глины. В качестве гипохлорита при этом способе используют гипохлорит натрия, а в качестве гидрофильной глины — бентонито-глину. Однако композиция, получаемая по известному способу, имеет недостаточно высокую стабильность, а степень разложения ги похлорита,в ком позиции,при комнатной тем пературе превышает

20% за один месяц.

С целью повьешения стабильности композиции предлагают применять тидрофильную глину, представляющую собой синтетический силикат магния со структурой гекторита, в котором 5 — 15 ионов магния замещены ионами лития и который вводят в композицию,в количесгве 3 — 8 вес. . Глину суспендируют п ри .нагреве в буферном растворе, обеспечивающем рН 7,5 — 11,5, с последующим охлаждением суспензии и введением в нее гипохлорита.

Гипохлорит в предлагаемой антисептической ком позиции разлагается на 20% при

25 С за 5,5 меся|цев.

Предлагаемый состав гидрофильной глины со структурой гекторита, в которой около

10% ионов магния замещено ионами лития, вес. % на сухой свес:

$тОг

xylo

Li 0

Na20

РегОз

СаО Оз

СОг

НгО

Ком позиция, содержащая от 3 до 8% глины, имеет пастообразную,консистенцию.

20 Предпочтительным тесточником ионов гипохлорита в ком позиции являегся типохлорит лития, обладающий высокой стабильностью:в водяных растворах. Можно также использовать гипохлориты других щелочных

25 металлов, например гвпохлорит натрия.

Можно применять соли |щелочных металлов неметаллических,неорганических кислот, на.пример N-хлорсульфаминовой. В качестве источников гилохлорит-BolHQB могут быть ис30 пользованы и органические соединения с

430531

Составитель Магидсон

Техред Л. Акимова

Корректор Н, Аук

Редактор Т. Никольская

Заказ 3435/1 Изд. Ке 1811 Тираж 482 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 устойчивой азот-хлорной связью, например

N-хлоранилиды, N-хлор сульфонами ды,,в частности хло рамин-Т.

Увеличение рН .ком позиции способствует повышению стабильности в .ней ги похлорита.

В качестве рекомендуемых буферных композиций могут быть использованы системы гидроксил-ион/борная кислота, гидроксилион/бикарбонат щелочного металла, гидроксил-ион/бура.

При использовании гипохлорита лития можно взять товарный технический продукт, содержащий около 30 вес. LiOCL Такой продукт содержит около 70% балластных примесей (сульфаты, гидроокиси, хлораты и хлориды щелочных металлов) .

Пример. Готовят 2000 г буферного раствора, содержащего 2,1 г гидроокиси натрия и

6,6 г бикарбаната натрия. 1568 г этого раствора нагревают до ки пе ния и в кипящий буферный раствор быстро вводят:при непрерывном перемешивании 100 г гидрофильной глины, представляющей собой синтетический силикат мапния со структурой гекторита, в котором около 10% ионов магния замещено ионнами лития, Смесь перемешивают при 95 С до тех пор, пока все частицы глины не перейдут в диопергированное состояние. Образующуюся пасту охлаждают до 25 С, после чето к ней добавляют раствор 32 г технического гипохлорита лития в 300 г буферного раствора. рН смеси у станавливают на уровне 10,5, медлен но вводя в пасту раствор гидрооки си натрия. Получаемая ком позиция,практически ,прозрачна и сохраняет все свои физические свойства в случае длительного хранения при комнатной температуре. Паста содержат

10 5,вес.% си нтетической глины и -0,5вес. /о общего хлора.

Предмет изобретения

Способ, получения анти септической ком позиции на основе гипохлоритов и тидрофильной телеобразной глины, о тл и ч à ю шийся тем, что, с целью повышения стабильности

20 ком позиции, в качестве гидрофиль ной гли ны используют синтетический силикат магния со структурой гекторита, .в котором 5 — 15 ионов магния замещены ионнами лития и который вводят в ком позицию в количестве

25 3 — 8 вес. % путем суспондирования при нагреве в буферном растворе с рН 75 — 11,5 с последующим охлаждением суспензии и введением в нее гипохлорита.
