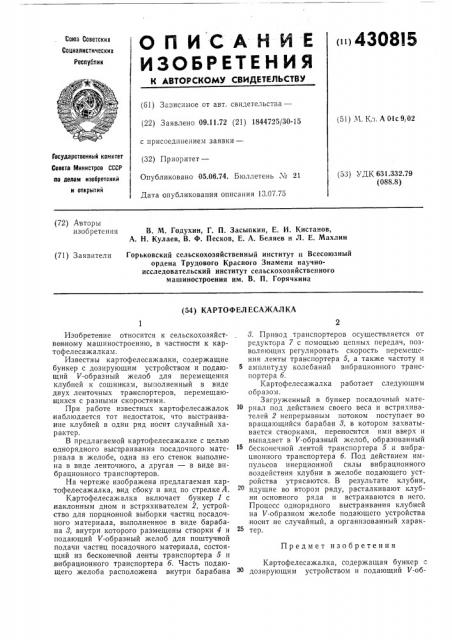

О П И С А Н И Е (">430815

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 09.11.72 (21) 1844725/30-15 (51) М. Кл. А 01с9,02 с присоединением заявки— (32) Приоритет—

Опубликовано 05.06.74. Бюллетень ¹ 21

Дата опубликования описания 1Д.07.75

Государственный комитет

Совета в1инистров СССР по делам изобретений и открытий (53) УДК 631.332.79 (088.8) (72) Авторы изобретения В. M Годухин, Г. П. Засыпкин, Е. И. Кистанов, А. Н. Кулаев, В. Ф. Песков, Е. А. Беляев и Л. Е. Махлин

Горьковский сельскохозяйственный институт и Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт сельскохозяйственного машиностроения им. В. П. Горячкина (71) Заявители (54) КАРТОФЕЛЕСАЖАЛКА

Предмет изобретения

Изобретение относится к сельскохозяйственному машиностроению, в частности к картофелесажалкам.

Известны картофелесажалки, содержащие бункер с дозирующим устройством и подаю- 5 щий V-образный желоб для перемещения клубней к сошникам, выполненный в виде двух ленточных транспортеров, перемещающихся с разными скоростями.

При работе известных картофелесажалок наблюдается тот недостаток, что выстраивание клубней в один ряд носит случайный характер.

В предлагаемой картофелесажалке с целью однорядного выстраивания посадочного материала в желобе, одна из его стенок выполнена в виде ленточного, а другая — в виде вибрационного транспортеров.

На чертеже изображена предлагаемая картофелесажалка, вид сбоку и вид по стрелке А.

Картофелесажалка включает бункер 1 с наклонным дном и встряхивателем 2, устройство для порционной выборки частиц посадочного материала, выполненное в виде барабана 8, внутри которого размещены створки 4 и подающий V-образный желоб для поштучной подачи частиц посадочного материала, состоящий из бесконечной ленты транспортера 5 и в ибрационного транспортера б. Часть подающего желоба расположена внутри барабана

8. Привод транспортеров осуществляется от редуктора 7 с помощью цепных передач, позволяющих регулировать скорость перемещения ленты транспортера 5, а также частоту и амплитуду колебаний вибрацнонного транспортера б.

Картофелесажалка работает следующим образом.

Загруженный в бункер посадочный материал под действием своего веса и встряхивателей 2 непрерывным потоком поступает во вращающийся барабан 3, в котором захватывается створками, переносится ими вверх н выпадает в V-образный желоб, образованный бесконечной лентой транспортера 5 и вибрационного транспортера б. Под действием импульсов инерционной силы вибрационного воздействия клубни в желобе подающего устройства утрясаются. В результате клубни, идущие во втором ряду, расталкивают клубни основного ряда и встраиваются в него.

Процесс однорядного выстраивания клубней на V-образном желобе подающего устройства нооит не случайный, а организованный характер.

Картофелесажалка, содержащая бункер дозирующим устройством и подающий V-об430815 риала в желобе, одна нз его стенок выполнена в виде ленточного, а другая — в виде вибрацнонного транспортеров.

Составитель А. Чистякова

Техред Л. Акимова

Редактор С. Бычихина

Корректор И. Симкина

Заказ 258/755 Изд. ¹ 929

ЦНИИПИ Государственного комитета по делам изобретений и

Москва, Ж-35, Раушская

Тираж 565 Подписное

Совета Министров СССР открытий наб., д. 4/5

Тпп. Харьк. фил. пред. «Патент> разный желоб для перемещения клубней к сошникам, отличающаяся тем, что, с целью однорядного выстраивания посадочного матеА
