Реферат



„;.т- нтно@@ад,« - тг;„;— (>43086О

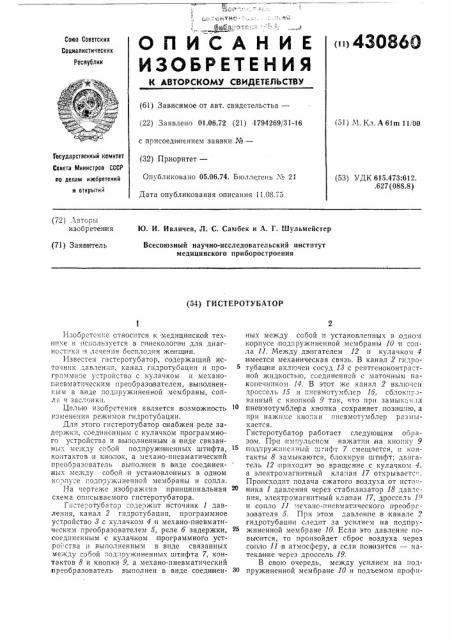

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Зависимое от авт. свидетельстьа— (22) Заявлено 01.06.72 (21) 1794269j31-16 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 05.06.74. Бюллетень X 21

Дата опубликования описания 11.08.75 (51) М. Кл. А 61 m 11100

Государственный комитет

Совета министров СССР (53) УДК 615.473:612..627(088.8) аа делам изобретений и аткрытнй (72) Автор, ы изобретенвтя

Ю. И. Ивличев, Л. С. Самбек и А, Г. 111ульмейстер (71) Заявктель

Всесоюзный научно-исследовательский институт медицинского приборостроения (54) ГИСТЕРОТУБАТОР

Изобретение относится к оиедиципской ТрУпике и используется в гинекологии для диагност..ки н лечения оесплодия женщ ин.

Известен гистеротубатор, содержащий источник давления, канал гидротубации и nporpàммное устройство с кулачком и механопневматическим преобразователем, выполненным в виде подпружиненной мембраны, сопл": н заслонки.

Целью изобретения является, возможность изменения режимов гидротубации.

Для этого гистеротубатор снабжен реле задержки, соединенным с кулачком программного устройства и выполненньвм в виде связанных между собой подпруги пенных штифта, контактов я кнопок, à механо-пневматический преобразователь выполнен в виде соединенных между собой и установленных в одном ксрпусе подпружиненной мембраны и сопла.

На чертеже изображена принципиальная схема описываемого гистеротубатора.

Гli Te OTубатор COQUE!32KHT 14CTORHHK 1 ления, канал 2 гидротубации, программное устройство 8 с кулачком 4 и механо-пневматическим преобразователем 5, реле б задержки, соединенным с кулачком ттрограммного устро".:ства и выполненным в виде связанных между собой под.-|ружиненных штифта 7, контактов 8 и кнопки 9, а механо-пневматический преобразователь выполнен в виде соедияенных между собой и установленных в одном корпусе подпружиненной мембраны 10 и сопла 11. Между двигателем 12 и кулачком 4 имеется механическая связь. В канал 2 гидротубацыи,включен сосуд 18 с рентгеноконтрастной жндкостью, соединеннон с маточным наконечником 14. В этот же канал 2 включcí дрос"ель 15 н ".íåâìîòóìáëñð 1б сблокнрованный с кнопкой 9 так, что прн замыкании ттневмотумбле ра .кнопка сохраняет позицию, а прн нажиме кнопки пнсвмотумолер размыкается.

Гистеротубатор работает следующим образом. При импульсном нажатии |на кнопку 9 подпружиненный штифт 7 смещается, и контакты 8 замыкаются, блокируя штифт; двигатель 12 приходит во вращение с кулачком 4, а электромагнитный клапан 17 открываетс .

Происходит подача сжатого .воздуха от исто-.— ника 1 давления через стабилизатор 18 давлeния, электромагнитный кла пан 17, дроссель 1! и сопло 11 мехлис-пневматического преобразователя 5. Прн этом давление в канале 2 гидротубацни:следит за усилием на подпружиненной мембране 10. Если это давление повысится, то произойдет сброс воздуха через сопло 11 в атмосферу, а если понизится — натекание через дроссель 19.

Всвою очередь,,между усилием на подЗО пружиненной мембране 10 и подъемом профи430860

Предмет изîoipетен я

Составитель Т. Головина

Техред Г. Васильева

Редактор T. Каранова

Корректор В. Гутман

Заказ 42!/903 Изд. № 932 Тираж 482

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент» ля кулачка 4, воспроизводящим программу гидротубации, также существует пропорциональная зависимость. Таким образом реализуется преобразование программы на кулачке

4 в пропорц|иональное давление в канале 2 гидротубац ии. Это давление через маточный наконечник 14 подводится к пациенту и записывается регистрирующи,м устройством 20.

Процесс гидротубации, заданный жесткой программой,на кулачке 4, дополнительно контролируется по верхней границе с помощью предохранительного клапана 21 и в конце программы плавно уменьшается до нуля за счет разгрузки кулачком 4 подпружиненной мембра ны 10 механо-пневматического преобразователя 5. В этом «нулевом» положении, контролируемом нулевым уровнем давления с помощью регистрирующего устройства 20, штифт 7 размыкает контакты 8 электроцепи

22, двигатель 12 останавливается, электромагнитный кла пан 17 закрывается и подача сжатого воздуха прекращается.

Если во время процесса гидротубации врачу необходимо сбросить давление, то делается это с помощью пневмотумблера 1б через дроссель 15, замедляющий сброс.

При автоматическом возврате кулачка 4 в 25 нулевое положение и его остановке новый запуск нажатием на кнопку 9 обеспечивает возврат пневмотумблера 1б в исходное, разомкнутое положение, и тем исключаются ошибки врача при ручном управлении.

Предлагаемый гистеротубатор обеспечивает повышение надежности и упрощение процесса гистеротубаци и за счет применения жестко з ада н ной п р огр а мм ы.

Благодаря малому расходу сжатого воздуха он позволяет использовать централизованный источн ик питания, а также любой другой, например, с автономным приводом, питание от баллона со сжатым воздухом и т. д.

Гистеротубатор, содержащий источник давления, канал гидротубации, программное устройство с кулачком и механо-пневматическим преобразователем, отличсиощийся тем, что, с целью обеспечения возможности изменения режимов гидротубации, он снабжен реле задержки, соед|иненным с кулачком программного устройства и выполненным в виде связанных между собой подпружиненных штифта, контактов и кнопки, а механо-пневматический преобразователь выполнен в виде соединенных между собой и установленных в одном корпусе подпружиненной мембраны и сопла.
