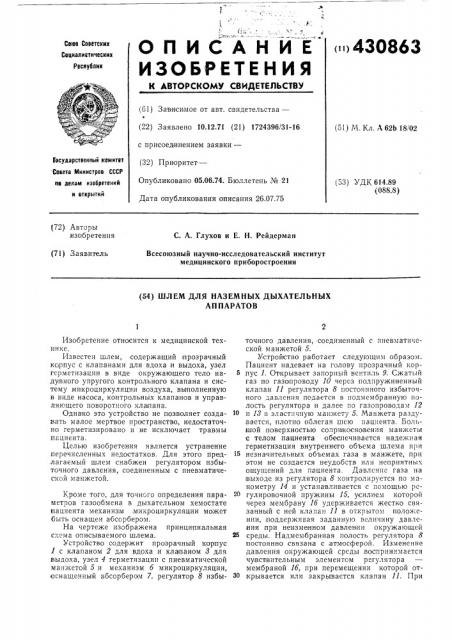

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>430863

Свюа Советских

Социаливтнческнх

Реслублни (61) Зависимое от авт. свидетельства— (22) Заявлено 10.12.71 (21) 1724396/31-16 с присоединением заявки— (32) Приоритет—

Опубликовано 05.06.74. Бюллетень № 21

Дата опубликования описания 26.07,75 (51) М. Кл. А 62b 18 02

Государственный комитет

Совета Министров СССР оа делам изобретений н открытий (53) УДК 614.89 (088.8) (72) Авторы изобретения

С. А. Глухов и Е. Н. Рейдерман (71) З.а я вигель

Всесоюзный научно-исследовательский институт медицинского приборостроения (54) ШЛЕМ ДЛЯ НАЗЕМНЫХ ДЫХАТЕЛЬНЫХ

АП ПАРАТОВ

Изобретение относится к медицинской технике.

Известен шлем, содержащий прозрачный кс1р пус с клапанами для вдоха,и выдоха, узел герметизации в виде окружающего тело надувного упругого контрольного клапана и систему микроциркуляции воздуха, выполненную в виде насоса, контрольных клапанов и управляющего поворотного клавдиана.

Однако это устройство не позволяет создавать малое мертвое пространство, недостаточно герметизировано и не исключает травмы пациента.

Целью изобретения является устранение перечисленных недостатков. Для этого предлагаемый шлем снабжен регулятором избыточного давления, соединенным с пневматической манжетой.

Кроме того, для точного определения пара- 20 метров газообмена в дыхательном хемостате пациента механизм микроциркуляции может быть оснащен абсорбером.

На чертеже изображена принципиальная схема описываемого шлема. 25

Устройство содержит прозрачный корпус

1 с клапаном 2 для вдоха и клавдианом 8 для выдоха, узел 4 герметизации с пневматической манжетой 5 и механизм б микроциркуляции, оснащенный абсорбером 7, регулятор 8 избыточного давления, соединенный с пневматической манжетой 5.

Устройство работает следующим образом.

Пациент надевает на голову прозрачный корпус 1. Открывает запорный вентиль 9. Сжатый газ по газопроводу 10 через подпружиненный клапан П регулятора 8 постоянного избыточного давления подается в подмембранную полость регулятора и далее ио газопроводам 12 и 18 в эластичную манжету 5. Манжета раздувается, плотно облегая шею пациента. Большой поверхностью сопргекосновения манжеты с телом пациента обеспечивается надежная герметизация внутреннето объема шлема при незначительных объемах газа в манжете, при этом не созидается неудобств или неприятных ощущений для пациента. Давление газа на выходе из регулятора 8 контролируется по манометру 14 и устанавливается с помощью рсгулировочной пружины 15, усилием которой через мембрану 1б удерживается жестко связанный с ней клапан П в открыT0м положении, поддерживая заданную величину давления при неизменном давлении окружающей среды. Надмембранная полость регулятора 8 постоянно связана с атмосферой. Изменение давления окружающей среды, воспринимается чу вствительным элементом регулятора мембраной Iб, при перемещении которой открывается или закрывается клапан I I. При

430863

19 этом избыточное давление на выходе из регулятора и в манжете 5 остается постоянным. В случае опасного для пациента повышения давления в манжете срабатывает подпружиненный предохранительный клапан 17,,при помощи которого производится стравливание избытка газа в атмосферу. При вдохе дыхательная смесь подается к пациенту в шлем через клапан 2, выдыхаемый газ через клапан 8 выводится наружу. Чтобы в шлеме не накапливалась углекислота при наличии мертвого пространства, в процессе дыхания постоянно работает механизм б микроциркуляции. Воздух из нижней части корпуса 1 прокачивается воз-. душным насосом 18 через абсо рбер 7, где поглощается углекислота, и далее через отверстия отражателя 19, установленного в верхней части корпуса, снова подается к пациенту.

После окончания сеанса лечения вентиль

9 закрывается, открывается .клапан 17 с IIQмощью привода 20 и газ из манжеты 5 стравливается в атмосферу. Происходит разгерметизация шлема, который легко может быть снят с головы пациента.

Предмет изобретения

1. Шлем для наземных дыхательных аппаратов, содержащий прозрачный корпус с клапанами для вдоха и выдоха, узел герметизации с пневматической манжетой и механизм микроциркуляции, отличающийся тем, что, с целью уменьшения мертвого пространства, повышения герметизации и предотвращения травм пациента, шлем снабжен регулятором избыточного давления, соединенным с пневматической манжетой.

2. Шлем по п. 1, отличающийся тем, что, с целью повышения точности определения параметров газообмена в дыхательном хемостате

20 пациента, механизм микроциркуляции оснащен абсорбером.
