Реферат



() 1=1 g С A Й Е

Pl3Q5P ETE HN $I (ц) 430966

Соез Советеккк

Социавистических

Расгубпик

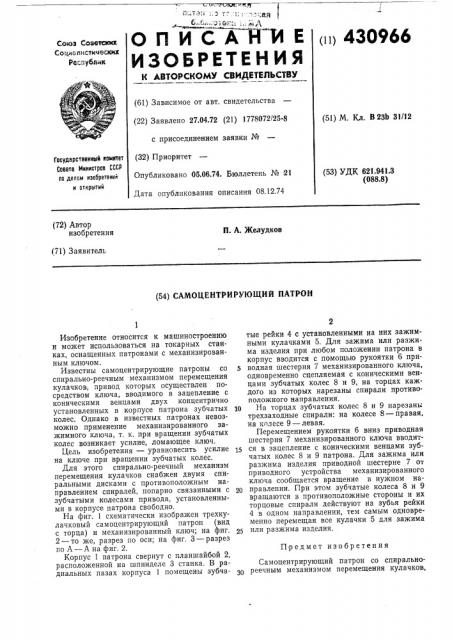

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 27.04.72 (21) 1778072/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 05.06.74. Бюллетень № 21

Дата опубликования описания 08.12.74 (51) М. Кл. В23Ь 31/12

Государственный коивтет

Совета Мииистрав СССР

Il0 делаи изооретвний и открытий (53) УДК 621.941.3 (088.8) (72) Автор изобретения

П. А. Желудков (71) Заявитель (54) САМОЦЕНТРИРУЮЩИЙ ПАТРОН

Изобретение относится к машиностроению и может использоваться на токарных станках, оснащенных патронами с механизированным ключом.

Известны самоцентрирующие патроны со спирально-реечным механизмом перемещения кулачков, привод которых осуществлен посредством ключа, вводимого в зацепление с коническими венцами двух кон центр ичко установленных в корпусе патрона зубчатых колес. Однако в известных патронах невозможно применение механизированного зажимного ключа, т. к. при вращении зубчатых колес возникает усилие, ломающее ключ, Цель изобретения — уравновесить усилие на ключе при вращении зубчатых колес.

Для этого спирально-реечный механизм перемещения кулачков снабжен двумя спиральными дисками с противоположным направлением спиралей, попарно связанными с зубчатыми колесами привода, установленными в корпусе патрона свободно.

На фиг. 1 схематически изображен трехкулачковый самоцентрирующий патрон (вид с торца) и механизированный ключ; на фиг.

2 — то же, разрез по оси; на фиг. 3 — разрез по А — А на фиг. 2.

Корпус 1 патрона свернут с планшайбой 2, расположенной на шпинделе 3 станка. В радиальных пазах корпуса 1 помещены зубчатые рейки 4 с установленными на них зажимными кулачками 5. Для зажима или разжима изделия при любом положении патрона в корпус вводится с помощью рукоятки 6 npus водная шестерня 7 механизированного ключа, одновременно сцепляемая с коническими венцами зубчатых колес 8 и 9, на торцах каждого из которых нарезаны спирали противоположного направления.

lo На торцах зубчатых колес 8 и 9 нарезаны трехзаходные спирали: на колесе 8 — правая, на колесе 9 — левая.

Перемещением рукоятки 6 вниз приводная шестерня 7 механизированного ключа вводит15 ся в зацепление с коническими венцами зубчатых колес 8 и 9 патрона. Для зажима или разжима изделия приводной шестерне 7 от приводного устройства механизированного ключа сообщается вращение в нужном направлении. При этом зубчатые колеса 8 и 9 вращаются в противоположные стороны и их торцовые спирали действуют на зубья рейки

4 в одном направлении, тем самым одновременно перемещая все кулачки 5 для зажима или разжима изделия.

Предмет изобретения

Самоцентрирующий патрон со спиральнореечным механизмом перемещения кулачков, 430966 привод которого осуществлен посредством ключа, вводимого в зацепление с коническими венцами двух концентрично установленных в корпусе патрона зубчатых колес, отл и ч а ю шийся тем, что, с целью уравновешивания усилий, возникающих на ключе при вращении зубчатых колес, спирально-реечный механизм перемещения кулачков снабжен двумя спиральными дисками с противоположным направлением спиралей, попарно связанными с зубчатыми колесами привода, установленными в корпусе патрона свободно.

43096В

Риг. Р
