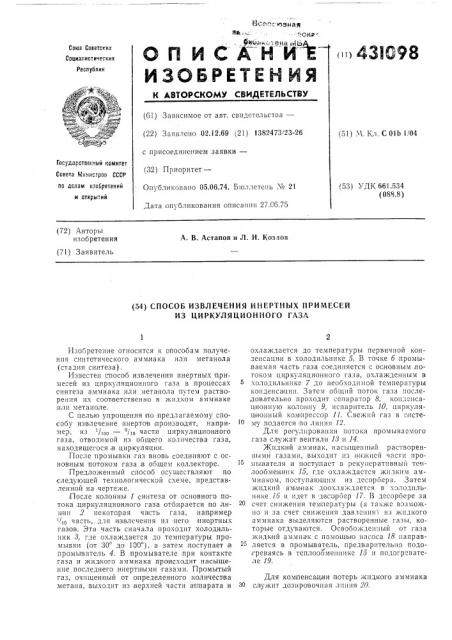

Реферат



АН И-Е

Сои!а Советских

Социалистических

Республик

I»> 433698 (61) Зависимое от авт. свидетельства— (22) Заявлено 02 12.69 (21) 1382473/23-26 (51) М. Кл. С Oib 1/04 с присоединением заявки— (32) Приоритет—

Государстве!!ный комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 05,06.74. Бюллетень ¹ 21

Дата опубликования описания 27.06.75 (53) УДК 661.534 (088.8) (72) Авторы изобретения

A. В. Астапов и Л. И. Козлов (7l) Заявитель (54) СПОСОБ ИЗВЛЕЧЕНИЯ ИНЕРТНЫХ ПРИМЕСЕЙ

ИЗ ЦИРКУЛЯ ЦИОН НОГО ГАЗА

Изооретение относится к опособам получения синтетического аммиака или метанола (стадия синтеза).

Известен способ извлечения инертных примесей из циркуляционного газа в процессах синтеза аммиака или метанола путем растворения нх соответственно в жидком аммиаке или метаноле.

С целью упрощения !по епредлагаемому способу извлечение инертов производят, например, из /„0 — jlo ÷3ñòH циркуляционного газа, отводимой из общего количества газа, находящегося,в циркуляции.

После промывки газ вновь соединяют с основным потоком газа,в оощем коллекторе.

Предложенный способ осуществлгпот по следующей технологической схеме, лредставленной на чертеже.

После колонны 1 синтеза от основного потока .циркуляционного газа отбирается по лсинип 2 некотс!рая часть газа, например !

1!О Чаеть,, длЯ извлечения иЗ .нЕгО инсртнЫХ газов. Эта часть сначала проходит холодильник 8, где охлаждается до температуры промывки (от 30 до 100 ), а затем поступает в промыватель 4. В промывателе при контакте газа и жидкого аммиака, происходит насыщепие последнего инертными газами. Промытый газ, очищенный от оспределенното количества метана, выходит из,верхней части аппарата и охлаждается до температуры первичной конденсации в холодильнике 5. В точке б промываемая часть газа соединяется с основным,потоком циркуляционного газа, охлажденным в холодильнике 7,до необходимой температуры конденса!ции. Затем общий поток газа последовательно проходит сепаратор 8, конденсационную колонну 9, испаритель 10, циркуляционный компрессор 11. Свежий газ в систему подается.по линии 12.

Для регулирования потока промываемого газа сл!ужат вентили 18 и 14. жидкий аммиак, насьпценный растворенными газами, выходит пз и IHcllcI части промывателя и постуласт в рску!!еративный теllлоооменннк 11, где Охлаждается жидким 3ммиаком, поступающим из десорбера. Затем к1!дк11Й ам миак доохлаждается B .;0 0IH Ibнике 15 и идет в десороер 17. В десорбере за счет снижения тезвпературы (3 также возможно и за счет снижении,давлепия1 из жидкого аммиака Bûäåëÿl0òñÿ растворенные газы, которые отдуваются. Освобожде 1:1ый от газа жидкий аммиак с помощью насоса 18 направляется в промыватель, предварительно подогреваясь в теплоооменнике 15 и подогр"вателе 19.

Для ком1пенсации потерь жидкого аммиака сл!ужит дозиро!вочная линия 20.

431098

Предмет изобретения

/5

Составитель Г. Леонтьева

Техред Г. Васильева

1(опректор И. Сггикииа

Редактор Г. Ивчеикова

По,-ш спо

Заказ 251/654 Изд.."1Ъ 955 Тггра>к 537

ЦНИИПИ Государствег1ггого комитета Согета Ииггистров СССР по елам изобретений и открытий

Москва, iK-35, Рамгпская ггаб., д, 1 5

Тип. Харьк. фпл. пред. «Пате;гт»

Продукционныи амгмиак из агрегата отправляется по линиям 21.

Способ .извлечения инертных примесей из цигркуляционного газа в процессах сингеL..

L за аммиака и метанола путем растворения их ,соответственно в жидком аммиаке пл.t метаволе, отличагощийся тем, что, с целью упрощения способа, извлечение инертов произво5 дят, нагпример, пз /гас — /„части циркуляционного газа, отводимой из общего количества газа, находящегося гв циркуляции.
