(t t) 43И02

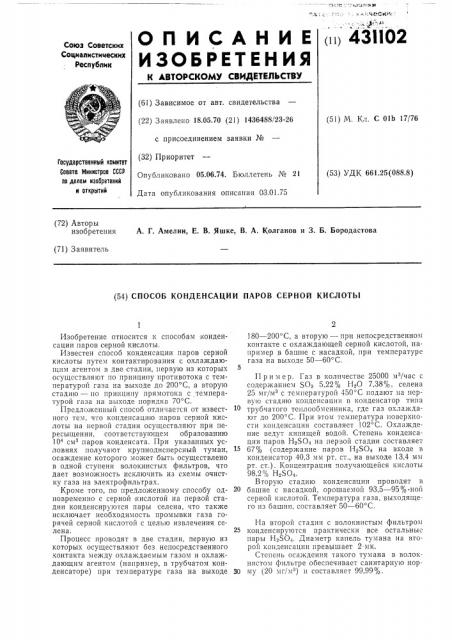

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 18.05,70 (21) 1436488/23-26 с присоединением заявки № (32) Приоритет
Опубликовано 05.06.74. Бюллетень № 21
Дата опубликования описания 03.01.75 (51) М. Кл. С Olb 17/76
Государственный комитет
Сонета Министров СССР по делам изобретений и открытий (53) УДК 661.25(088.8) (72) Авторы изобретения
А. Г. Амелин, Е. В. Яшке, В. А. Колганов и 3. Б. Бородастова (71) Заявитель (54) СПОСОБ КОНДЕНСАЦИИ ПАРОВ СЕРНОЙ КИСЛОТЫ
Изобретение относится к способам конденсации паров серной кислоты.
Известен способ конденсации паров серной кислоты путем контактирования с охлаждающим агентом в две стадии, первую из которых осуществляют по принципу противотока с температурой газа на выходе до 200 С, а вторую стадию — Ilo принципу прямотока с температурой газа на выходе порядка 70 С.
Предложенньш способ отличается от известного тем, что конденсацию паров серной кислоты «а первой стадии осуществляют при пересыщении, соответствующем образованию
104 см паров конденсата. При указанных условиях получают крупнодисперсный туман, осаждение которого может быть осуществлено в одной ступени волокнистых фильтров, что дает возможность исключить из схемы очистку газа на электрофильтрах.
Кроме того, по предложенному способу одновременно с серной кислотой на первой стадии конденсируются пары селена, что также исключает необходимость промывки газа горячей серной кислотой с целью извлечения селена.
Процесс проводят в две стадии, первую из которых осуществляют без непосредственного контакта между охлаждаемым газом и охлаждающим агентом (например, в трубчатом конденсаторе) при температуре газа на выходе
180 †2 С, а вторую — при непосредственном контакте с охлаждающей серной кислотой, например в башне с насадкой, при температуре газа на выходе 50 — б0 С.
Пример. Газ в количестве 25000 м /час с содержанием SOg 5,22% H О 7,38 /ю, селена
25 мг/м с температурой 450 С подают ) а первую стадию конденсации в конденсатор типа трубчатого теплообменника, где газ охлаждают до 200 С. При этом температура поверхности конденсации составляет 102 С. Охлаждение ведут кипящей водой. Степень конденсации паров Н.ЯО4 на первой стадии составляет б7% (содержание паров H SO4 на входе в конденсатор 40,3 мм рт. ст., на выходе 13.4 мм рт. ст.). Концентрация получающейся кислоты
98 2% Не- >04.
Вторую стадию конденсации проводят в башне с насадкой, орошаемой 93,5 — 95%-ной серной кислотой. Температура газа, выходящего из башни, составляет 50 — 60 С.
На второй стадии с волокнистым фильтром конденсируются практически все остальные пары H>SO.. Диаметр капель тумана на второй конденсации превышает 2 мк.
Степень осаждения такого тумана в волокнистом фильтре обеспечивает санитарную нор30 му (20 мг/м ) и составляет 99,99%.
431102
Предмет изобретения
Составитель Л. Темирова
Техред T. Курилко
Корректор Н. Стельмах
Редактор Л. Ушакова
Заказ 3459/7 Изд. № 94 Тираж 537 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Способ конденсации паров серной кислоты путем контактирования с охлаждающим агентом в две стадии, отличающийся тем, что, с. целью получения крупнодисперсного тумана и одновременного извлечения селена из газа, процесс на первой стадии осуществляют при пересыщении, соответствующем образованию
104 смз паров конденсата.
