Циркуляционный вентилятор нагревательной печи

Циркуляционный вентилятор нагревательной печи

Иллюстрации

Показать все

Реферат

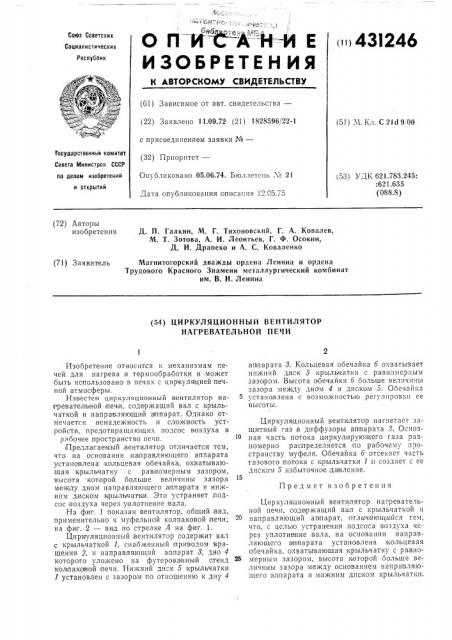

. т, О Il И . А" Й---И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

<»> 433246

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 11.09.72 (21) 1828596/22-1 с присоединением заявки М— (32) Приоритет—

Опубликовано 05.06.74. Бюллетень ¹ 21

Дата опубликования описания 12.05.75 (51) М. Кл. С 21d 9, 00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий,53) УДК 621.783.245:

:621.635 (088.8) (72) Авторы изобретения

Д. П. Галкин, М. Г. Тихоновский, Г. А. Ковалев, M. T Зотова, А. И. Леонтьев, Г. Ф. Осокин, Д, И. Драпеко и А. С. Коваленко

Магнитогорский дважды ордена Ленина и ордена

Трудового Красного Знамени металлургический комбинат им. В. И. Ленина (71) Заявитель (54) ЦИРКУЛЯЦИОННЫЙ ВЕНТИЛЯТОР

НАГРЕВАТЕЛ ЪНОЙ П ЕЧ И

Предмет изобретения

Изобретение относится к механизмам печей для нагрева и термообработки и может быть использовано в печах с циркуляцией печной атмосферы.

Известен циркуляционный вентилятор нат ревательной печи, содержащий вал с крыльчаткой и напра влятощий а ппарат. Однако отмечается ненадежность и сложность устройств, предотвращающих подсос воздуха в рябочее пространство нечп. Предлагаемый,вентилятор отличается тем, что на основании на правляющего аппарата установлена кольцевая обечайка, охватывающая крыльчатку с равномерным зазором, высота .которой больше величины зазора между дном направляющего авва рата и нижним .диском крыльчатки. Это устраняет подсос воздуха через уплотнение вала.

На фиг. 1 показан вентилятор, общий,вид, применительно к муфельной колпаковой;печи; на фи1г. 2 — вид по стрелке А на фиг. l.

Цириуляционный,вентилятор содер>кит вал с крыльчаткой 1, снабженный приводом вращения 2, и направляющий аппарат 8, дно 4 которого уложено на футероваптный стенд кол пакствой печи. Нижний диск 5 крыльчатки

1 установлен с зазором по отношению к дну 4 ап парата 8. Кольцевая обечайка б охватывает нижний диск 5 крылычат кн с равномерным зазором, Высота обечайки б больше величины зазора между дном 4 и диском 5. Ооечайка установлена c B03можностью,регулировки ее высоты.

Циркуляционный вентилятор нагнетает защитный газ,в диффузоры аппарата 8. Основная часть потока циркулирующего газа равномерно распределяется по раоочему пространству муфеля. Обечайка б отсекает часть тазового потока с крыльчатки 1 и создает с ее диском 5 избыточное давление.

Циркуляционный вентилятор нагревательной печи, содержащий вал с крыльчаткой и направляющий ап парат, отличающийся тем, что, с целью устранензия,подсоса воздуха через уплотнение вала, па основании направляющего аввпарата установлена кольцевая ооечайка, охватывающая крыльчатку с равно25 .мтееррнныы.м м ззааззоорроо.мт, высота которой оольше величины зазора между основанием направляющего аппарата и нижним диском крыльчатки.

431246

Фиг 1

8ud4

Фиг 2

Составитель В. Мальцев

Техред Л. Богданова

Редактор О. Филиппова

Корректор В. Гутман

Тип. Харьк фил. пред. сПатеытэ

Заказ 248/568 Изд. № 937 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская иаб., д. 4/5
