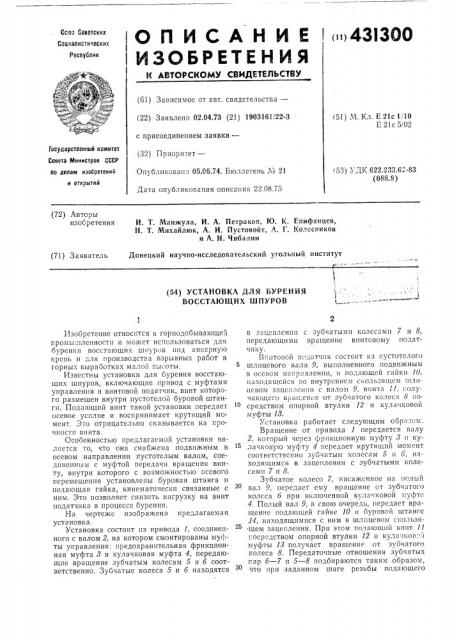

О П И С А Н И Е I <»>433300

Сс;ое Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 02.04.73 (21) 1903161, 22-3 (51) М. К.п. Е 21с1/10

E 21с 5/02 с присоединением заявки— (32) Приоритет—

Опубликовано 05.06.74. Бюллетень ¹ 21

Дата опубликогания описапи5i 22.08.75

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

l 53) УДК 622.233.62-83 (088.8) (72) Авторы изобретения

И. Т. Манжула, И. А. Петраков, Ю. К. Епифанцев, H. T. Михайлюк, A. И. Пустовойт, А. Г. Колесников и A. И. Чибалин (71) Заявитель

Донецкий научно-исследовательский угольный институт (54) УСТАНОВКА ДЛЯ БУРЕНИЯ

ВОССТАЮЩИХ ШПУРОВ

Изобретение относится к горнодобывающей промышленности и может использоваться для бурения восстающих шнуров под анкерную крепь и для производства взрывных работ в горных выраоотках малой высоты.

Известны установки для бурения восстающих шпуров, включающие привод с муфтами управления и винтовой податчик, винт которого размещен внутри пустотелой буровой штанги. Подающий винт такой установки передает осевое усилие и воспринимает крутящий момент. Это отрицательно сказывается на прочностll винта.

Особенностью предлагаемой установки является то, что она снабжена подвижным в осевом направлении пустотелым валом, соединенным с муфтой передачи вращения винту, внутри которого с возможностью осевого перемещения установлены буровая штанга и подающая гайка, кинематически связанные с ним. Это позволяет снизить нагрузку на винт податчика в процессе бурения.

На чертеже изображена предлагаемая установка.

Установка состоит пз привода 1, соединенного с валом 2, на котором смонтированы муфты управления: предохранительная фрикционная муфта 8 и кулачковая муфта 4, передающие вращение зубчатым колесам 5 и б соответственно. Зубчатые колеса 5 и б находятся в зацеплении с зубчатыми колесами 7 и 8, передающими вращение винтовому подат -1 и ку.

Винтовой податчпк cocTollT из пустотелого шлпцевого вала 9, вьп;олненного подвижным в осевом направлении, и подающей гайки 10, паходящсйся во внутреннем скользящем шлицевом зацеплении с валом 9, винта 11, I:îëóчающего вращение от зубчатого колеса 8 посредством опорной втулки 12 и кулачковой муфты 18.

Установка работает следующим образом.

Вращение от привода 1 передается валу

2, который через фрпкционную муфту 8 и кулачковую муфту 4 передает крутящий момент соответственно зубчатым колесам 5 ll б, находящимся в зацеп. пении с зубчатыми колесами 7 и 8.

Зубчатое колесо 7, насаженное на полый вал 9, передаег ему вращение иТ зубчатого колсса б при включенной кулачковой муфте

4. Полый вал 9, в свою очередь, передает вращение подающей гайке 10 и буровой штанге

14, находящимися с ним в шлпцевом скользя щем зацеплении. При этом подающий винт 11 посредством опорной втулки 12 и купа::нов ." муфты 18 получает вращение от зубчатого колеса 8. Передаточные отношения зубчатых

l7ap б — 7 и 5 — 8 подбираются таким образом, что при заданном шаге резьбы подающего

431300 винта его вращение относительно поступательно скользящей в направляющих полого вала гайки обеспечивает необходимую подачу бурового инструмента, При забуривании в кровлю выработки кулачковая муфта 4 должна быть выключена, а кулачковая муфта 18 винта подачи включена.

Винт, вращаясь в неподвижной гайке, быстро выдвигает штангу на забой без вращения, что очень важно при забуривании, При определенном внедрении резца в породу кровли и достижении при этом усилия передачи, при котором срабатывает защитная фрикционная муфта, включают кулачковую муфту 4, переводя, тем самым, станок в рабочий режим бурения шпура.

При встрече в горном массиве твердых включений диски фрикционной муфты 4 проскальзывают, тем самым уменьшая подачу бурового инструмента. Пыль, образованная при бурении пород, улавливается и отводится пылеуловителем 15, который через уплотнительнсе кольцо удерживается на штанге и поджимается к кровле выработки при поступательном движении штанги.

При достижении заданной глубины шпура гайка 10 воздействует на полый вал 9, увлекая его вверх, причем вал, связанный с кулачковой муфтой И, перемещает ее вверх, отклю5 чая, тем самым, вращение винта, а следовательно, и подачу буровой штанги на забой.

При отключении муфты 13 и остановке винта вращающаяся гайга 10 возвращает штангу с большой скоростью в исходное положение.

10 При полном опускании штанги отключается привод, и станок готов к бурению следующего шнура.

Предмет изобретения

Установка для бурения восстающих шнуров, включающая привод с муфтами управления и винтовой нодатчпк, винт которого размещен внутри пустотелой буровой штанги, 20 отличающийся тем, что, с целью снижения нагрузки на винт податчика в процессе бурения, она снабжена подвижным в осевом направлении пустотелым валом, соединенным с муфтой передачи вращения винту, внутри которого установлены с возможностью осевого перемещения буровая штанга и i oäàþùàÿ гайка, кинематически связанные с ним.
