Реферат

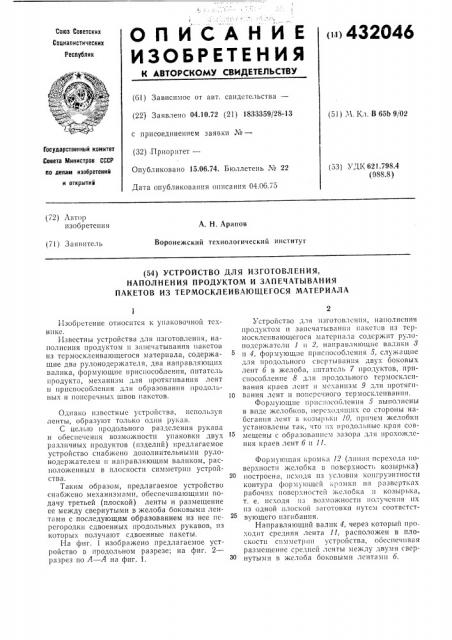

111 432О46

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Со!па Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (G1) Зависимое от авт. свидстсльства— (22) Заявлено 04.10.72 (21) 1833359/28-13 с присоединением заявки ¹â€” (32),Приоритет—

Опубликовано 15.06.74. Бюллетень ¹ 22

Дата опубликования описания 04.06.75 (51) М. К,л. В 65Ь 9/02

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытии (53) УД1<, 621.798.4 (088.8) (72) Автор изобретения

А. H. Арапов

Воронежский технологический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ, НАПОЛНЕНИЯ ПРОДУКТОМ И ЗАПЕЧАТЫВАНИЯ

ПАКЕТОВ ИЗ ТЕРМОСКЛЕИВА1ОЩЕГОСЯ МАТЕРИАЛА

Изобретение относится к упаковочной технике.

Известны устройства для изготовления, наполнения продуктом и зяиечатывания пакетов из термосклеивающегося материала, содержащие два рулонодержателя, два направля1ощих валика, формующие приспособления, питатсль продукта, механизм для иротягивания лент и приспособления для образования продольных и поисрсчных швов пакетов.

Однако известные устройства, используя ленты, образуют только один рукав.

С целью продольного разделения рукава и обеспечения возможности упаковки двух различных продуктов (изделий) предлагаемое устройство снабжено дополнительными рулонодсржателсм и направляющим валиком, расположенным в плоскости симметрии устройства.

Таким образом, предлагаемое устройство снабжено механизмами, обеспечивающими подачу третьей (плоской) ленты и размещение ее между свернутыми в желоба боковыми лентами с последующим образованием из нее llcрсгородки сдвоенных продольных рукавов, из которых получают сдвоенные пакеты.

На фиг. 1 изображено предлагаемое устройство в продольном разрезе; на фиг. 2— разрез по А — А на фиг. 1.

Устройство для изготовления, наполнения

11pоду1 Toъl и запсчятывян1111 1!якст013 из тсpмосклсивающсгося материала содержит рулонодсржатсли 1 и 2, напраиля10шие валики 8 и 4, формующие приспособления 5, служащие для продольного свертывания двух боковых лент 6 в желоба, ш1тятсль 7 продуктов, npucIIocooлсние 8 для и родольного термосклсивания краев лент и механизм 9 для иротяги10 вяния лент и попсрс иного термосклеивания.

Формующис приспособления 5 выполнены в виде желобков, переходящих со стороны набсгания лент в козырьки 10, причем желобки установлены так, что их продольные края совмещены с образованием зазора для прохождения краев лент 6 и 11.

Формуюшая кромка 12 (1111IIIH перехода иоВС1зхности жслоокя в 110BcpxIIocTI козьlрькя) построена, исходя из условия коигруэнтности контура формуюшсй ромки ия развертках рабочих повсрхностсй жслоока и кОзы1)1зк<1, т. е. исходя из возможности получен !я их из одной плоской заготовки путем соответствующего изгибания.

Направляющий валик 4, через который проходит средняя лента 11, расположен в плоскости симметрии устройства, обеспечивая размещение средней ленты между двумя свсрнутыми в желоба боковыми лентами 6.

432046

Устройство работает следующим образом.

Боковые ленты 6 под действием механизма протягиванпя лент сматываются с рулонов

1 и при помощи формующих приспособлений

5 свертываются в желоба, края которых накладываются один на другой с образованием рукава. Одновременно с рулона сматывается средняя лента 11, которая, огибая направляющий валик 4 и оставаясь плоской, размещается между свернутьгми в желоба боковыми лентами 6. 1 рая трех лент сварпваются приспособлениями 8, в результате чего образуются два параллельных рукава И, у которых средняя лента является общей продольной перегородкой. Оба рукава 18 пережимаются и свариваются приспособлениями 9 в поперечном направлении, затем заполняются порцией продукта и протягиваются на шаг. Далее -цикл повторяется, образуется цепочка спаренных пакетов 14.

При необходимости получения отделенных один от другого пакетов между боковыми лентами 6 протягивают одновременно две ленты 11. При этом края каждой пз этих лент соединяют с краями соответствующего желоба.

Предмет изобретения

Устройство для изготовления, наполнения

10 продуктом и запечатывания пакетов из термосклеивающегося материала, содержащее два рулонодержателя, два направляющих валика, формующне приспособления, пптатель продукта, механизм для протягивания лент и приспособления для образования продольных и поперечных швов пакетов, отличающееся тем, что, с целью продольного разделения рукава, оно снабжено дополнительными рулонодержателем и направляющим валиком, расположен20 ным в плоскости симметрии устройства.

432046
