Реферат

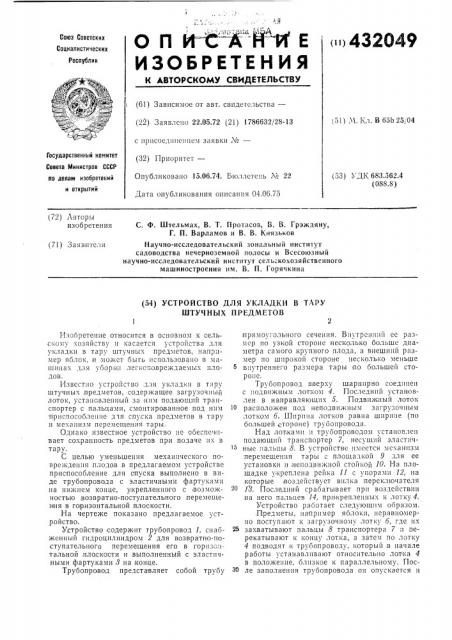

О П И < Ж Й И Е <>432949

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 22.05.72 (21) 1786632j28-13 с присоединением заявки М— (32) Приоритет—

Опубликовано 15.06.74. Б!ог!летснь М 22

Дата опубликования описания 04.0б.75

,51) Ч. Кл. В 65b 25, 04

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 683.562.4 (088.S) (72) Авторы изобретения

С. Ф. Штельмах, В. T. Протасов, В. В. Грэждяну, Г. П. Варламов и В. В. Князьков

Научно-исследовательский зональный институт садоводства нечерноземной полосы и Всесоюзный научно-исследовательский институт сельскохозяйственного машиностроения им. В. П. Горячкина (7l ) Заявители (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ В ТАРУ

ШТУЧНЫХ ПPЕДМЕТОВ

Изооретение относится в основном к сельскому хозяйству и касается устройства для

l"å;! aä1 è в тару штучных предметов, например яблок,,и может быть использовано в машина.: для уборксн легксповреждаемых плодов.

Извсстно устройство .для укладки в тару штучных .предметов, содержащее загрузочный лоток, установленный за ннм подающий транспортер с пальцами, смонтированное под ним приспособление для спуска предметов в тару и механизм перемещения тары.

Однако известное устройство не обеспечивает сохранность предметов при подаче их в тару.

С целью уменьшения мехатшческого поврежде ия плодов .в предлагаемом устройстве приспособление для спуска выполнено в виде трубопровода с эластичными фартуками на нижнем конце, укрепленного с возможностью,возвратно-поступательного .перемещеHlHB в го!ризонтальной плоскости.

На чертеже показано предлагаемое устройство.

Устройство содержит трубопровод 1, снабженный гидроцилиндром 2 для возвратно-поступательного перемещения его в горизонтальной,плоскости и выполненный с эластичными фартуками 8 на конце.

Трубопровод представляет собой трубу,прямоугольного сечения. Внутренний ее раз»ер по узкой стороне несколько больше диаметра самого крупного плода, а внеш!пш размер по широкой стороне несколько меньше внутреннего размера тары .по большей стороне.

Трубопровод вверху шарнирно соединен с;юдвнжным лотком 4. Последний установлен в налравляющи < 5. Подвижньш лоток !

О расположен под неподвижным загрузочным лотком 6. Ширина лотков равна ширине (по большей стороне) труоопровода.

Над лотками и трубопроводом установлен подающий транспортер 7, неа щий эластичные пальцы 8. В устройстве имеется механизм перемещения тары с площадкoi 9 для ее установки и,неподвижной стойко!! 10. 11а площадке укреплена pei ка 11 с упорами 12, на которые воздействует вилка переключателя

13. Последний сраоатывает при воздействии на него пальцев 14, прикрепленных к лотку 4.

Устройство работает следующим ооразом. ,Предметы, например яолоки, неравномерно поступают к загрузочному лотку 6, где их

25 захватывают пальцы 8 транспортера 7 и перекатыва!От к концу лотка, а затем по лотку

4 подводят к трубопроводу, который,в начале работы устанавливают относительно лотка 4 в положение, близкое к параллельному. ПосЗ0 ле заполнения трубопровода он опускается и

432049

Предмет изобретения

Составитель М. Андреева

Тсхред 3. Тараненко

Редактор В. Блохина

Корректор В. Гутман

Заказ 212/474 Изд. № 17!2 Тираж 760 Подписное

ЦН1111ПИ Государственного комитета Совета IIIHllcTpoB СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д, 4/5

Тип. Харьк. фил. пред. «Патент» занимает вертикальное положение, в котором фиксируется, В начальный гмомент фартуки сжаты снаружи специальным приспособлением так, что плоды не выходят из него. Трубопровод относительно тары перед началом загрузки находится в одном нз крайних, положений. Тара с площадкой 9 установлена так, что концы фартуков лехкат на дне.

Затем приспособления для зажатия концов фартуков снимают, Так как транспортер

7 продолжает работать, а трубопровод заполнен, то пальцы 8 изгибаются и проходят по .п,лодам. Затем гидроцилиндр 2 перемещает лоток 4 и трубопровод .вправо. При этом фартуки изгибаются и плоды начинают скатываться в тару. При достижении трубопроводом крайнего правого положения дно тары покрывается слоем яблок. При этом под действием пальцев 14 на переключатель 18 освобождается упор 12 н площадка 9 с тарой опускается на высоту, равную толщине слоя яблок в таре. Положение площадки фиксируется B результате взаимодействия переключателя 18 со следующим упором 12. Далее начинается загрузка следующего слоя, для чего трубопровод совершает движение влево.

Процесс повторяется.

Для бесперебойной работы устройства необходимо поддерживать некоторый запас плодов на some по всей его ширине, т. е. долхкен быть сформирован сплошной поток плодов.

5 Уровень плодов в трубопроводе не должен колеоаться, так как может произойти повреждение плодов.

Для повышения эффвктивности процесса формирования потока плодов лотку сообщают колеоания определенной частоты и амплгитуды.

Устройство для укладки в тару штучных предметов, например плодов, состоящее из загрузочного лотка, установленного за ним подающего транспортера с пальцами, смонти20 рованного под ним приспособлен41я для спуска предметов в тару н механизма перемещения тары, отличающеюся тем, что, с целью уменьшения механического повреждения плодов, приспособление для спуска выполнено в виде трубопрово1да с эластичными фартуками на нижнем конце, укрепленного с возможностью возвратно-.поступательного перемещення.
