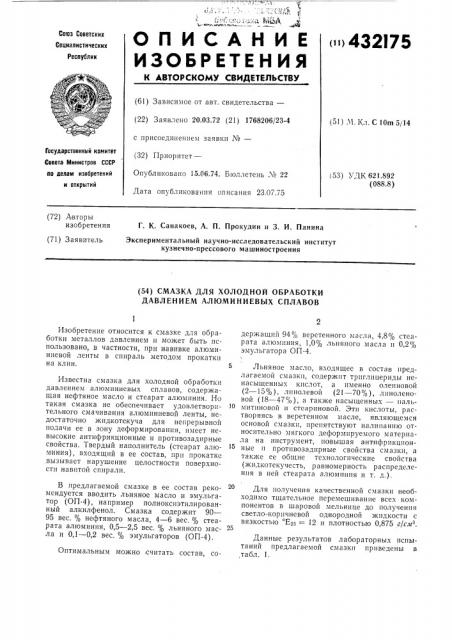

О П И С A Н И Е ()432)25

ИЗОБР ЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Са.оз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 20.03.72 (21) 1768206/23-4 (51) М. Кл. С 10m 5/14 с присоединением заявки ¹â€”

Гасударственный комитет

Совета Министров СССР (32) Приоритет—

Опубликовано 15.06.74. Бюллетень М 22

Дата опубликования описания 23.07.75 (53) УДК 621.892 (088.8) по делам изобретений н открытий (72) Авторы изобретения

Г. К. Санакоев, А. П. Прокудин и 3. И. Панина

Экспериментальный научно-исследовательский институт кузнечно-прессового машиностроения (71) Заявитель (54) СМАЗКА ДЛЯ ХОЛОДНОЙ ОБРАБОТКИ

ДАВЛЕНИЕМ АЛЮМИНИЕВЪ|Х СПЛАВОВ

Изобретение относится к смазке для ооработки металлов давлением и может быть использовано, в частности, при навивке алюминиевой ленты в спираль методом прокатки на клин.

Известна смазка для холодной обработки давлением алюминиевых сплавов, содержащая нефтяное масло и стеарат алюминия. Но такая смазка не обеспечивает удовлетворительного смачивания алюминиевой ленты, недостаточно жидкотекуча для непрерывной подачи ее в зону деформирования, имеет невысокие антифрикционные и противозадирные свойства. Твердый наполнитель (стеарат алюминия), входящий в ее состав, прп прокатке вызывает нарушение целостности поверхности навптой спирали.

В предлагаемой смазке в ее состав рекомендуется вводить льняное масло и эмульгатор (ОП-4), например полиоксиэтилированный алкилфенол. Смазка содержит 90—

95 вес. % нефтяного масла, 4 — 6 вес. % стеарата алюминия, 0,5 — 2,5 вес. % льняного масла и О,1 — 0,2 вес. % эмульгаторов (ОП-4) .

Оптимальным можно считать состав, содержащий 940 0 веретенного масла, 4,8% стеарата алюминия, 1,0% льняного масла и 02о эмульгатора ОП-4.

5 Льняное масло, входящее в состав предлагаемой смазки, содержит трпглицериды ненасыщенных кислот, а именно олепновой (2 — 15%), лпнолевой (21 — 70%), лпноленовой (18 — 47%), а также насыщенных — пальмитцновой и стеариновой. Эти кислоты, растворяясь в веретенном масле, являющемся основой смазки, препятствуют налипанию относительно мягкого деформпруемого материала на инструмент, повышая антифрикционные и протпвозадпрные свойства смазки, а также ее общие технологические свойства (жпдкотекучесть, равномерность распределения в ней стеарата алюминия и т. д.).

Для получения качественной смазки необходимо тщательное перемешиванпе всех компонентов в шаровой мельнице до получения светло-коричневой однородной жидкости с вязкостью E>: — — 12 и плотностью 0,875 г/слз.

Данные результатов лабораторных испытаний предлагаемой смазки приведены в ,табл. 1.

432175

Таблица l

|о

1 E.2

C о

Л

С1

Г7 к

cs о — о у е

lо

Ю о

Состав смазки, BCC. е. е.

Я

С(е.ЯС

Всретеинос масло 95

Стеарат алюзп иия 4,8

Эмульгатор ОП-4 0,2

Веретеиное масло 94

Стеарат алюминия 4,8

Эмульга гор ОГ!-4 0.2

Льняное масло 1,0

58,3

9,9728

0,06 — 0,07 0,038

56,7

0,9840

0,05

0,035

Таблица 2

Результаты сравнительных испытаний смазок IlpH навивке алюминиевой ленты в спираль

Качество спирали при различных скоростях прокатки

Разброс размеров спирали, мм

Состав смазки, вес. %

V = 150 об! иин

V=330 об/л ин, V =500 об|мин

V = 270 об),иан

Гофры по внутреннему диаметру

Трансформаторное масло, 70

Смещение витков по наружному диаметру

Смещение витков, гофры, волиистость по наружному диаметру

1,2 — 2,2

Олеиновая кислота, 30

Керосин, 75

Гофры и увеличение внутреннего диаметра

Смещение витков, гофры по внутреннему д::зметру

Смещение витков, гофры, волнистость по наружному диаметру

Веретеиное масло. 24

О.чеииовая кислота, 1

",6 — 5,0

СОЯ марки В-32к

0,5 — 16,3

Стабильная спираль высокого качества

Стабильная спираль высокого качества

Волнистость по наружному диаметру!

I Стабильная спираль, следы налипания стеарата алюминия

Веретеиное масло, 95

Стсарат алюминия, 5

Стаби зьная спи раль, следы налнпания стеарата алюминия

Волнистость по наружному диаметру

0,5 — 1,5

: Стабильная спираль высокого качества !

В-р=-.енное масло, 94

Стеарат алюминия, 4,8

Стабильная спираль высокого качества

Стабильная спираль высокзго качества

05 10.1ьияное масло, 1

Эмульгатор (ОП-4), 0,2

Предмет изобретения

Из приведенной таблицы следует, что введение в состав предлагаемой смазки льняного масла снижает коэффициент ее поверхностного натяжения и уменьшает угол смачивания, что дает возможность получить на конСмазка для холодной ооработкп давлением алюминиевых сплавов, содержащая нефтяное масло и стеарат алюминия, отлачаюи пяся тем, что, с целью повышения антифрикционных свойств и смачиваемостп смазки, в ее состав введены льняное масло и эмульгатактируюгцих металлических поверхностях тонкий, плотный, равномерно распределенный слой смазки и обеспечивает снижение величины коэффициента трения при контакте заготовки и инструмента.

Предлагаемая смазка была испытана на экспериментальной установке при соблюдении следующих условий:

Марка алюминиевой ленты АД1М.

Сечение ленты до прокатки 0,49Х15,95 мм.

Угол входа ленты в зону деформации 5 .

Длина навитого участка спирали в сжатом состоянии — 1000 лгм для каждого опыта.

Скорость прокатки: 150 об(лшн, 270 об(мин, 330 об/л4ин, 500 об/мин.

Усилие деформации — 1250 кг.

Данные по результатам сравнительных испытаний приведены в табл. 2.

Применение смазки № 5 позволило получить алюминиевую спираль высокого качества при скорости прокатки до 500 об1мин. тор, например полиоксиэтилированный алкилфенол с четырьмя молями окиси этилена, и ри следующем соотношении компонентов (эес. %):

5 Стеарат алюминия 4 — 6

Льняное масло 0,5 — 2,5

Змульгатор 0,1 — 0,2

Не4тяное масло До 100
