Состав для очистки металлической поверхности

Состав для очистки металлической поверхности

Иллюстрации

Показать все

Реферат

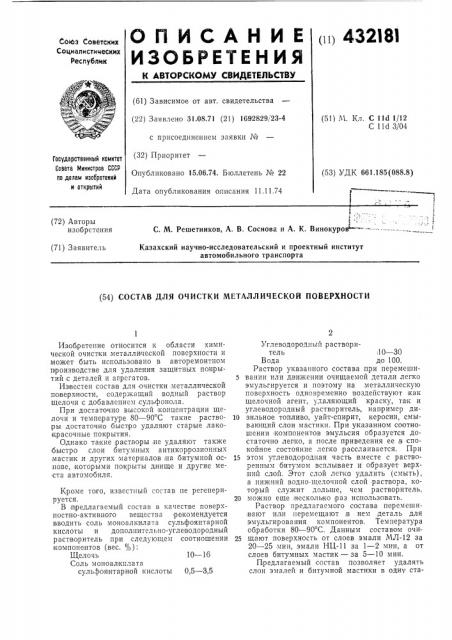

О П И СА Н И Е (i>)432lSl

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз < оветских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 31.08.71 (21) 1692829 23-4 с присоединением заявки № (32) Приоритет

Опубликовано 15.06.74. Бюллетень № 22

Дата опубликования описания 11.11.74 (51) М. Кл. С 11d 1/12

С lid 3/04

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 661.185(088.8) 1,, С. М. Решетников, А. В. Соснова и А. К. Винокуров (72) Авторы изобретения (71) Заявитель

Казахский научно-исследовательский и проектный институт автомобильного транспорта (54) СОСТАВ ДЛЯ ОЧИСТКИ МЕТАЛЛИЧЕСКОЙ ПОВЕРХНОСТИ

Изобретение относится к области химической очистки, металлической поверхности и может быть использовано в авторемонтном производстве для удаления защитных покрытий,с деталей и агрегатов.

Известен соста в для очистки, металлической поверхности, содержащий водный раствор щелочи с добавлением,сульфонола.

При достаточно высокой концентрации щелочи и температуре 80 — 90 С такие растворы достаточно быстро удаляют старые лакокрасочные покрытия.

Однако такие растворы не удаляют также быстро слои битумных антикоррозионных мастик,и других материалов на битумной основе, которыми покрыты днище и другие места автомобиля.

Кроме тото, известный состав не регенерируется.

В предлагаемый состав в качестве поверхностно-активного вещества рекомендуется вводить соль моноалкилата сульфояптарной кислоты и дополнительно-угле|водородный растворитель при следующем соотношении компонентов (вес. %):

Щелочь 10 — 16

Соль моноал килата сульфоянтарной кислоты 0,5 — 3,5

Углеводородный растворитель il0 — 30

Вода до 100.

Раствор указанного состава при перемеши5 ванин или движении очищаемой детали легко эмульгируется и поэтому на металлическую поверхность одновременно воздействуют как щелочной агент, удаляющий краску, так и углеводородный:растворитель, например ди10 зильное топливо, уайт-спирит, керосин, смывающий слои мастики. При указанном соотношении компонентов эмульсия образуется достаточно легко, а:после приведения ее,в спокойное состояние легко расслаивается. При

15 этом углеводородная часть вместе с растворенным битумом всплывает и образует верхний слой. Этот слой легко удалить (смыть), а нижний водно-щелочной слой раствора, который служит дольше, чем растворитель, 20 можно еще,несколько раз использовать.

Раствор предлагаемого состава перемеши вают или перемещают,в нем деталь для эмульгирования компонентов. Температура обработки 80 — 90 С. Данным составом очи25 щают поверхность от слоев эмали МЛ-12 за

20 — 25 мин, эмали НЦ-11 за 1 — 2 мин, а от слоев битумных мастик — за 5 — 10 мин.

Предлагаемый состав позволяет удалять слои эмалей и битумной мастики в одн1 ста432!8 1

Предмет изобретения

Состав для очистки металлической по верх- То ности, содержащий водный раствор щелочи с добавлением поверхностно-активного вещества, отлич а ющи и ся тем, что, с целью,поСоставитель Л. Русанова

Техред 3. Тараненко

Корретор А. Васильева

Редактор Л. Емельянова

Заказ -2962/12 Изд. Кз 1778 Тираж 482 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2 дию с использованием одного раствора. Прп этосом время на удаление мастики сокращается в i5 — 10 раз.

Та ким образом, п1редлагаемый соста в обладает рядом п реимуществ,в сравнении с известным. вышения моющего действия и обгспечсния возможности,регенерации, е его состав в iI;ачестве поверхностно-акти нного,вещества iBBQдена соль моноалкилата сульфоянтгрной ки5 слоты и дополнительно введен углеводородный растворитель при следующем соогношении,компонентов (вес. /,):

,Щелочь 10 — 16

Соль,м он оал кил а та сульфоянтарной кислоты 0,5 — 3,5

Углеводородный растворитель i10 — 30

Вода до 100.
