Реферат

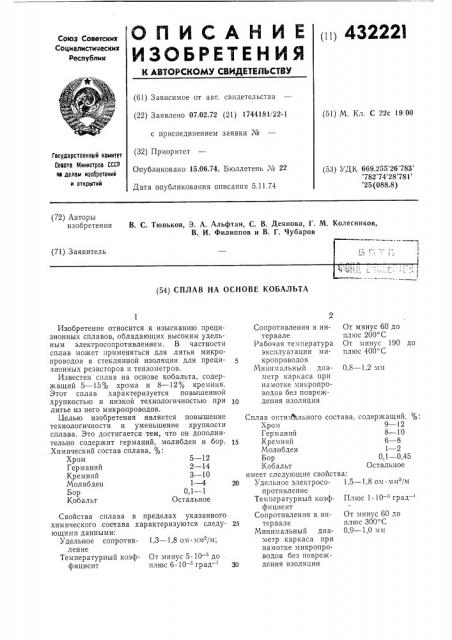

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 432221

Союз Советскик

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.02.72 (21) 1744181/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 15.06.74. Бюллетень ¹ 22

Дата опубликования описания 5.11.74 (51) М. Кл. С 22с 19, 00

Гасударственный кемитет

Саввтв Министраа СССР не делам изааретений и открытий (53) УДК 669.255 26 783 782 74 28 781 25 (088.8) (72) Авторы изобретения

В. С. Тюньков, 3. А. Альфтан, С. В. Деянова, Г. М. Колесников, В. И. Филиппов и В. Г. Чубаров (71) Заявитель (54) СПЛАВ НА ОСНОВЕ КОБАЛЬТА

От минус 60 до плюс 200 С

От минус 190 до плюс 400 С

Сопротивления в интервале

Рабочая температура эксплуатации микропроводов

Минимальный диаметр каркаса при намотке микропроводов без повреждения изоляции

0,8 в 1,2 мм

От минус 60 до плюс 300 С

0,9 в 1,0 мм

Изобретение относится к изысканию прецизионных сплавов, обладающих высоким удельным электросопротивлением. В частности сплав может применяться для литья микропроводов в стеклянной изоляции для прецизионных резисторов и тензометров.

Известен сплав на основе кобальта, содержащий 5 — 15% хрома и 8 — 12% кремния.

Этот сплав характеризуется повышенной хрупкостью и низкой технологичностью при литье из него микропроводов.

Целью изобретения является повышение технологичности и уменьшение хрупкости сплава. Это достигается тем, что он дополнительно содержит германий, молибден и бор.

Химический состав сплава, %:

Хром 5 — 12

Германий 2 — 14

Кремний 3 — 10

Молибден 1 — 4

Бор 0,1 — 1

Кобальт Остальное

Свойства сплава в пределах указанного химического . состава характеризуются следующими данными:

Удельное сопротив- 1,3 — 1,8 ом. мм /м; ление

Температурный коэф- От минус 5 10 — до фициент плюс 6 10 — град —

Сплав оптимального состава, содержащий, %:

Хром 9 — 12

Германий 8 — 10

15 Кремний 6 — 8

Молибден 1 — 2

Бор 0,1 — 0,45

Кобальт Остальное имеет следующие свойства:

20 Удельное электросо- 1,5 — 1,8 ом мм /M противление

Температурный коэф- Плюс 1 ° 10 — град — фициент

Сопротивления в ин25 тервале

Минимальный диаметр каркаса при намотке микропроводов без повреж30 дения изоляции

432221

Предмет изобретения

Составитель В. Рыбинцев

Техред 3, Тараненко

Корректор О. Усова

Редактор Л. Тюрина

Заказ 2963!1 Изд. Ко 1763 Тираж 65! Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Сплав на основе кобальта, содержащий хром и кремний, отличающийся тем, что, с целью повышения технологичности и уменьшения хрупкости, он дополнительно содержит германий, молибден и бор при следующем соотношении компонентов, о/о.

Хром

Германий

Кремний

Молибден

Бор

Кобальт

5 — 12

2 — 14

3 — 10

1 — 4

0,1 — 1

Остальное
