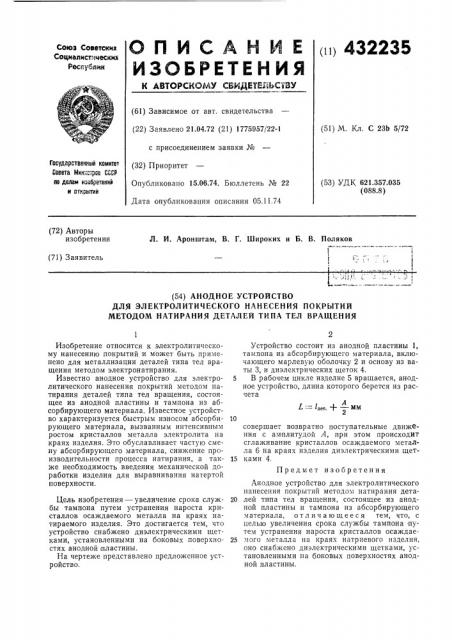

О П И C А Н И Е (») 432235

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕИЬСТВУ

Союз Советских

Социалист:лческих

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.04.72 (21) 1775957/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 15.06.74. Бюллетень № 22

Дата опубликования описания 05.11.74 (51) М. Кл. С 23Ь 5/72

Гооударственный комитет

Совета Инииатооо СССР оо делам изобретений н открытий (53) УДК 621.357.035 (088.8) (72) Авторы изобретения

Л. И. Аронштам, В. Г. Широких и Б. В. Поляков

I

C (71) Заявитель (54) АНОДНОЕ УСТРОЙСТВО

ДЛЯ ЭЛЕКТРОЛИТИЧЕСКОГО НАНЕСЕНИЯ ПОКРЫТИЙ

МЕТОДОМ НАТИРАНИЯ ДЕТАЛЕЙ ТИПА ТЕЛ ВРАЩЕНИЯ

А

L.=== -4„. + — мм

Предмет изобретения

Изобретение относится к электролитическому нанесению покрытий и может быть применено для металлизации деталей типа тел вращения методом электронатирания.

Известно анодное устройство для электролитического нанесения покрытий методом натирания деталей типа тел вращения, состоящее из анодной пластины и тампона из абсорбирующего материала. Известное устройство характеризуется быстрым износом абсорбирующего материала, вызванным интенсивным ростом кристаллов металла электролита на краях изделия. Это обуславливает частую смену абсорбирующего материала, снижение производительности процесса натирания, а также необходимость введения механической доработки изделия для выравнивания натертой поверхности.

Цель изобретения — увеличение срока службы тампона путем устранения нароста кристаллов осаждаемого металла на краях натираемого изделия. Это достигается тем, что устройство снабжено диэлектрическими щетками, установленными на боковых поверхностях анодной пластины.

На чертеже представлено предложенное устройство.

Устройство состоит из анодной пластины 1, тампона из абсорбирующего материала, включающего марлевую оболочку 2 и основу из ваты 3, и диэлектрических щеток 4.

5 В рабочем цикле изделие 5 вращается, анодное устройство, длина которого берется из расчета

10 совершает возвратно поступательные движения с амплитудой А, при этом происходит сглаживание кристаллов осаждаемого металла 6 на краях изделия диэлектрическими щет15 ками 4.

Анодное устройство для электролитического нанесения покрытий методом натирания дета20 лей типа тел вращения, состоящее из анодной пластины и тампона из абсорбирующего материала, отл и ч а ю щеес я тем, что, с целью увеличения срока службы тампона путем устранения нароста кристаллов осаждае25 мого металла на краях натриевого изделия, оно снабжено диэлектрическими щетками, установленными на боковых поверхностях анодной пластины.

432235

Составигель Л. Анисимова

Редактор Л. Тюрина

Корректор Е. Миронова

Техред Л. Акимова

Типография, пр. Сапунова, 2

Заказ 2952/4 Изд. № 1734 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5
