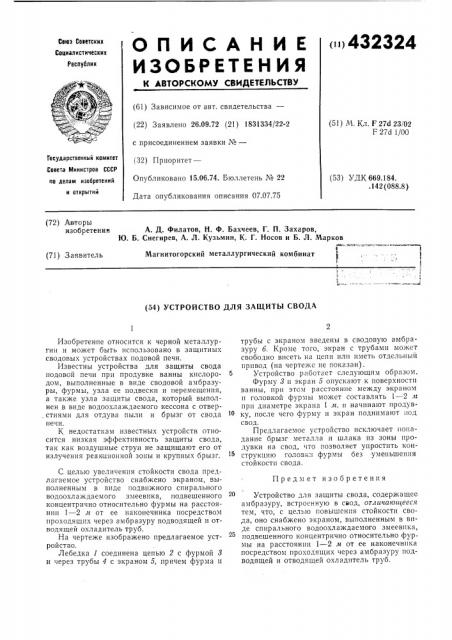

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 432324

Свгаз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 26.09.72 (21) 1831334/22-2 (51) М Кт F 27d 23/02

F 27d 1/00 с присоединением заявки М—

Ьсударственный комитет

Совета гииннстроа СССР па делам изобретений и аткрытнй (32) Приоритет—

Опубликовано 15.06.74. Бюллетень Хо 22

Дата опубликования описания 07.07.75 (53) УДК 669.184. .142 (088.8) (72) Авторы изобретения

А. Д. Филатов, Н. Ф. Бахчеев, Г. П. Захаров, Ю. Б. Снегирев, А. Л. Кузьмин, К. Г. Носов и Б. Л. Марков

Магнитогорский металлургический комбинат (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ СВОДА трубы с экраном введены в сводовую амбразуру б. Кроме того, экран с трубами может свободно висеть на цепи илп иметь отдельный привод (на чертеже не показан).

5 Устройство работает следующим образом.

Фурму 8 и экран 5 опускают к поверхности ванны, при этом расстояние между экраном и головкой фурмы может составлять 1 — 2 лг прп диаметре экрана 1 м, и начинают продувку, после чего фурму и экран поднимают под свод.

Предлагаемое устройство исключает попадание брызг металла и шлака пз зоны llpoдувки на свод, что позволяет упростить конструкцию головк;г фурмы без уменьшения стойкости свода.

Устройство для защиты свода, содержащее амбразуру, встроенную в свод, от гичаюа ееся

TLM, что, с целью повышения стойкости свода, оно снабжено экраном, выполненным в виде спирального водоохлаждаемого змеевика, подвешенного концентрично относительно фурмы на расстоянии 1 — 2 м от ее наконечника посредством проходящих через амбразуру подводящей и отводящей охладитель труб.

Изобретение относится к черной металлургии и может быть использовано в защитных сводовых устройствах подовой печи.

Известны устройства для защиты свода подовой печи при продувке ванны кислородом, выполненные в виде сводовой амбразуры, фурмы, узла ее подвески и перемещения, а также узла защиты свода, который выполнен в виде водоохлаждаемого кессона с отвер. стиями для отдува пыли и брызг от свода печи.

К недостаткам известных устройств относится низкая эффективность защиты свода, так как воздушные струи не защищают его от излучения реакционной зоны и крупных брызг.

С целью увеличения стойкости свода предлагаемое устройство снабжено экраном, выполненным в виде подвижного спирального водоохлаждаемого змеевика, подвешенного концентрично относительно фурмы на расстоянии 1 — 2 м от ее наконечника посредством проходящих через амбразуру подводящей и отводящей охладитель труб.

На чертеже изображено предлагаемое устройство.

Лебедка 1 соединена цепью 2 с фурмой 8 и через трубы 4 с экраном 5, причем фурма и

Предмет изобретения

432324

Составитель В. Карнаухов

Техред 3. Тараненко

Редактор В. Зиатынь

Корректор В. Гутман

Заказ 430/829 Изд. № 1697 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
