Реферат

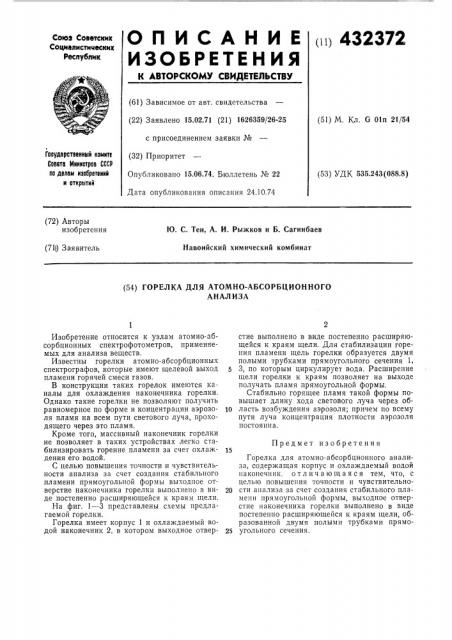

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 432372

Союз Советскик

Социелистимеских

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 15.02.71 (21) 1626359/26-25 с присоединением заявки № (32) Приоритет

Опубликовано 15.06.74. Бюллетень № 22

Дата опубликования описания 24.10.74 (51) М. Кл. G Oln 21/54

Государственный комите

Совета Министров СССР па делам изооретвиий и открытий (53) УДК 535.243(088.8) (72) Авторы изобретения

Ю. С. Тен, А. И. Рыжков и Б. Сагинбаев

Навоийский химический комбинат (71!) Заявитель (54) ГОРЕЛКА ДЛЯ АТОМНО-АБСОРБЦИОННОГО

АНАЛИЗА

Изобретение относится к узлам атомно-а6сорбционных спектр офото метров, применяемых для анализа веществ.

Известны горелки атомно-абсорбционных спектрографов, которые имеют щелевой выход пламени горячей смеси газов.

В конструкции таких горелок имеются каналы для охлаждения наконечника горелки.

Однако такие горелки не позволяют получить равномерное по форме и концентрации аэрозоля пламя на всем пути светового луча, проходящего через это пламя.

Кроме того, массивный наконечник горелки не позволяет в таких устройствах легко стабилизировать горение пламени за счет охлаждения его водой.

С целью повышения точности и чувствительности анализа за счет создания стабильного пламени прямоугольной формы выходное отверстие наконечника горелки выполнено в виде постепенно расширяющейся к краям щели.

На фиг. 1 — 3 представлены схемы предлагаемой горелки.

Горелка имеет корпус 1 и охлаждаемый водой наконечник 2, в котором выходное отверстие выполнено в виде постепенно расширяющейся к краям щели. Для стабилизации горения пламени щель горелки образуется двумя полыми трубками прямоугольного сечения 1, 3, по которым циркулирует вода. Расширение щели горелки к краям позволяет на выходе получать пламя прямоугольной формы.

Стабильно горящее пламя такой формы повышает длину хода светового луча через об10 ласть возбуждения аэрозоля; причем по всему пути луча концентрация плотности аэрозоля постоянна.

Предмет изобретения

Горелка для атомно-абсорбционного анализа, содержащая корпус и охлаждаемый водой наконечник, отличающаяся тем, что, с целью повышения точности и чувствительно20 сти анализа за счет создания стабильного пламени прямоугольной формы, выходное отверстие наконечника горелки выполнено в виде постепенно расширяющейся к краям щели, образованной двумя полыми трубками прямо25 угольного сечения.

432372 иг. 3
