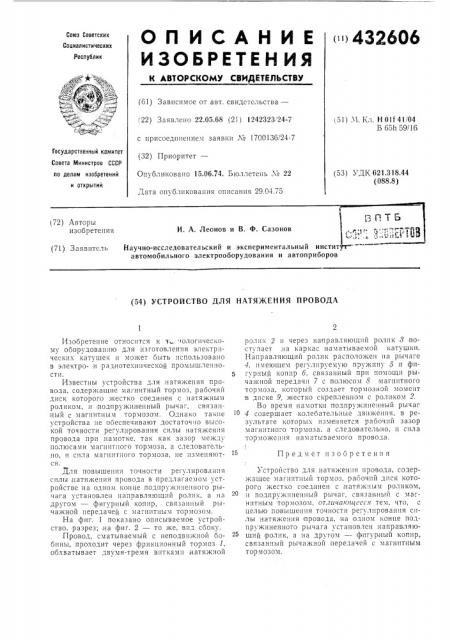

О П И С А Н И Е <н432606

ИЗОЬЕЕтЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидстельства— ! 22) Заявлено 22.05.68 (21) 1242323 24-7 с присоединением заявки ¹ 1700136/24-7 (32) Приоритет—

Опубликовано 15.06.74. Бюллетень № 22

Дата опубликования описания 29.04.75 (51) М. Кл. Н 01f 41 04

В 65h 59/16

Государственный комитет

Совета Министров СССР па делам изобретений н открытий (53) УДК 621,318.44 (088.8) Б ТБ (72) Авторы изобретения

И. А. Леонов и В. Ф. Сазонов!

»„,,", -., :11з 1 ЬР

Н (71) Заявитель аучно-исследовательскии и экспериментальныи иистит автомобильного электрооборудования и автоприборов (54) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ПРОВОДА

Изобретение относится к т . ологическому оборудованию для изготовления электрических катушек и может быть использовано в электро- и радиотехническои промышленности.

Известны устройства для натяжения провола, содержащие магнитный тормоз, рабочий диск которого жестко соединен с натяжным роликом, и подпружиненный рычаг, связанный с магнитным тормозом. Однако такие устройства не обеспечивают достаточно высокой точности регулирования силы натяжения провода при намотке, так как зазор между полюсами магнитного тормоза, а следовательно, и сила магнитного тормоза, не изменяются.

Для повышения точности регулирования силы латяжения провода в предлагаемом устройстве на одном конце подпружиненного рычага установлен направляюгций ролик, а на другом — фигурный копир, связанный рычажной передачей с магнитным тормозом.

На фиг. 1 показано описываемое устройство, разрез; ла фиг. 2 — то же, вид сооку. .Провод, сматываемый с неподвижной бобины, проходит через фрикционный тормоз 1, обхватывает двумя-тремя впткамп натяжной ролик 2 и через направляющий ролик 8 поступает на каркас наматываемой катушки.

Направляющий ролик расположен на рычаге

4, имеющем регулируемую пружину б и фи5 гурный копир 6, связанный при помощи рычажной передачи 7 с полюсом 8 магнитного тормоза, который создает тормозной момент в диске 9, жестко скрепленном с роликом 2.

Во время намотки подпружиненный рычаг

4 совершает колебательные движения, в результате KQTOphlx изменяется раоочпй зазор магнитного тормоза. а следовательно, и сила торможения наматываемого провола.

15 Предмет изобретения

Устройство лля натяжения провода, содержащее магнитный тормоз, рабочий диск которого жестко соединен с латяжным роликом, и подпружиненный рычаг, связанный с магнитным тормозом, оТ.ø÷à îöåeñÿ тем, что, с целью повышения точности регулирования силы натяжения провода, на олпом конце подпружиненного рычага установлен направляюший ролик, а IIa другом — фигурный копир, связанный рычажной перелачей с магнитным тормозом.

432606

4 и 2 1 б7иг 2
