() 43262I

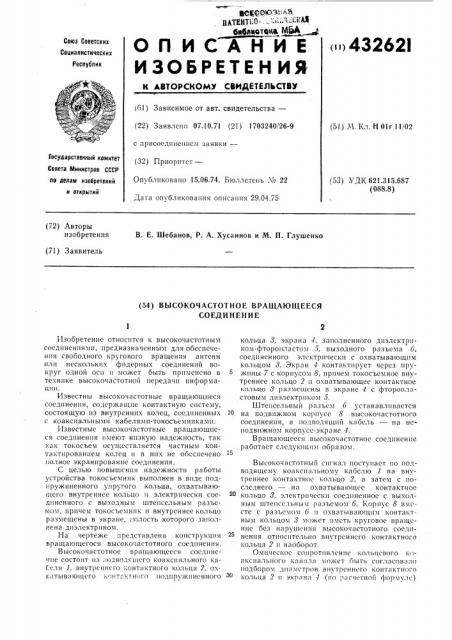

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сациалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 07.10.71 (21) 1703240/26-9 (5l ) 1Ч. Кл. Н 01г 11/02 с присоединением заявки—

Государственный комитет

Совета Министров СССР ло делам изобретений н открытий (32) Приоритст—

Опубликовано 15.06.74. Бюллетень ¹ 22 . Дата опубликования описания 29.04.75 (53) УДК 621.315.687 (088.8) (72) Авторы изобретения

В. Е. Шебанов, P. А. Хусаинов и М. П. Глушенко (71) Заявитель (54) ВЫСОКОЧАСТОТНОЕ ВРАЩАЮЩЕЕСЯ

СОЕДИ H EH И E

Изобретение относится к высокочастотным соединениями, предназначенным для обеспечения свободного кругового вращения антенн или нескольких фидерных соединений вокруг одной оси и может быть применено в технике высокочастотной передачи информации.

Известны высокочастотные враща1ощиеся соединения, содержащие контактную систему, состоящую из внутренних колец, соединенных с коаксиалbíыми кабелями-токосъемниками.

Известные высокочастотные вращающиеся соединения име1от низкую надежность, TBK как токосъем осуществляется частным контактированием колец и в них не обеспечено полное экранирование соединения.

С целью повышения надежности работы устройства токосъемник выполнен в виде подпружиненного упругого кольца, охватывающего внутреннее кольцо и электрически соединенного с выходным штепсельным разъемом, причем токосъемник и внутреннее кольцо размещены в экране, полость которого заполнена диэлектриком.

Иа черте>ке представлена конструкция вращающегося высокочастотного соединения.

Высокочастотное вращающееся соединение состоит из подводящего коаксиального каf:(.:lH 1, внутрснн 10 контактного кольца 2, ох. в,)тывающсго к)нтактного подпружиненного

g@gg plQз Б 65

ПАТЕНТ! 0- . — " ""- " "® бабааотека Щ4 кольца 8, экрана 1, заполненного диэлектриком-фтороиластом ), выходного разъема 6, соединенного электрически с охватывающим кОльцОм 8. 3кран - 1 контактирует через пружины 7 с корпусом 8, причем токосъемнос внутреннее кольцо 2 ll Охватыва)ощее контактное кольцо 3 размещены в экране 4 с фторопластовым диэлектриком 5.

Штепсельный разъем 6 устанавливается на подвижном корпусе 8 высокочастотного соединения, а подводящий кабель — на неподвижном корпусе-экране 1.

Враитающееся высокочастотное соединение работает следующим образом.

Высокочастотный сигнал поступает ио подводящему коаксиальному кабсл1о 1 на внутреннее контактное кольцо 2, а затем с последнего — на охватывающее контактное

20 кольцо 8, электрически соединенное с выходным штепсельным разъемом 6. корпус 8 вместе с разъемом 6 и охватывающим контактным кольцом 8 может иметь круговое вращение без нарушения высокочастотного соединения относительно внутреннего контактного кольца 2 и наоборот.

Омичсскос сопротивление кольцевого коаксиального капала может быть согласова;и) подбором диаметров внутрснн(го контактного кольца 2 и экрана (по )асчетиой формуле) 43262!

Предмет изобрстения

Д-А

Составитель М. Глушенко

Техред Г, Васильева

Редактор Т. Морозова

1(орректор В. Гутман

Заказ 230/475 Изд. ¹ 1731 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушскаи наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» на 50 ол или 75 ол при разработке конструкции высокочастотного соединения.

Высокочастотное вращающееся соединение, содержащее контактную систему, состоящую из внутреннего контактного кольца, сосди IQHIIOI о с 1 03ксиалbHhlM кабелем, съсмник и выходной штепсельный разъем, отлинаюи4ееея тем, что, с целью повышения надежности работы устройства, токосъемник выполнен в виде подпружиненного упругого кольца, охватывающего внутреннее кольцо и электрически соединенного с выходным штепсельным разъемом, причем токосьемник и внутреннее кольцо размещены в экране, полость которого заполнена диэлектриком.
