Приспособление для закрепления подшипниковых вкладышей при их наружной обработке

Приспособление для закрепления подшипниковых вкладышей при их наружной обработке

Иллюстрации

Показать все

Реферат



о фД263

Класс уча, 2 ) ДИКАРИ ЮЦПИГК йя 1Иьгстс ИС

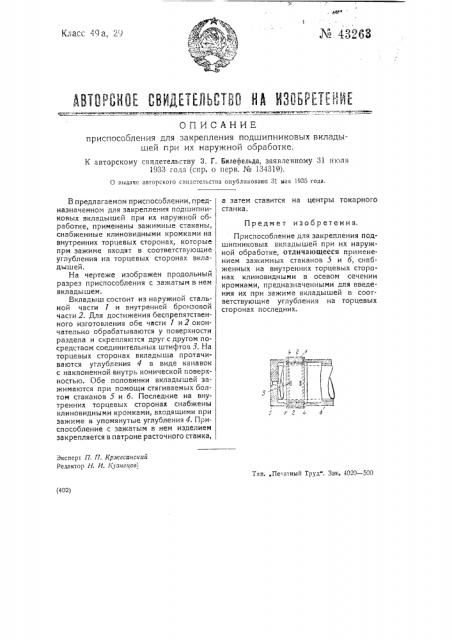

ОП ИСАНИЕ приспособления для закрепления подшипниковых вкладышей при их наружной обработке.

К авторскому свидетельству 3. Г. Билефельда, заявленному 31 пю Isi

1933 года (спр. о перв. ¹ 134310).

0 выдаче авторского свидетельства опубликоваио 31 мая 1935 года.

Предмет изобретения.

Р «Я 4 б

Эксперт П. П. Кржеспнский

Редактор Н. И. Кузнецов

Тип.,пе . атньш Труд". Лак. 4020 — 500 (402) В предлагаемом приспособлении, предназначенном для закрепления подшипниковых вкладышей при их наружной обработке, применены зажимные стаканы, снабженные клиновидными кромками на внутренних торцевых сторонах, которые при зажиме входят в соответствующие углубления на торцевых сторонах вкладышей.

На чертеже изображен продольный разрез приспособления с зажатым в нем вкладышем.

Вкладыш состоит из наружной стальной части 1 и внутренней бронзовой части 2. Для достижения беспрепятственного изготовления обе части 1 и 2 окончательно обрабатываются у поверхности раздела и скрепляются друг с другом посредством соединительных штифтов 3. На торцевых сторонах вкладыша протачиваются углубления 4 в виде канавок с наклоненной внутрь конической поверхностью. Обе половинки вкладышей зажимаются при помощи стягиваемых болтом стаканов 5 и б. Последние на внутренних торцевых сторонах снабжены клиновидными кромками, входящими при зажиме в упомянутые углубления 4. Приспособление с зажатым в нем изделием закрепляется в патроне расточного станка, а затем ставится на центры токарного станка.

Приспособление для закрепления подшипниковых вкладышей при их наружной обработке, отличающееся применением зажимных стаканов 5 и б, снабженных на внутренних торцевых сторонах клиновидными в осевом сечении кромками, предназначенными для введения их при зажиме вкладышей в соответствующие углубления на торцевых сторонах последних.
