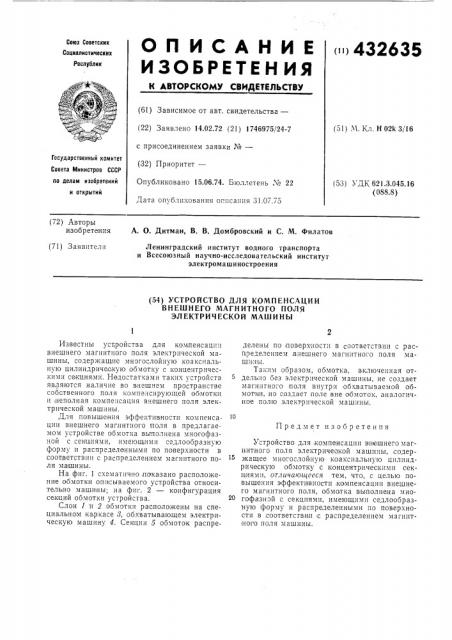

О П И С А Н И Е ()432635

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Зависимое от авт. свидетельства— (22) Заявлено 14.02.72 (21) 1746975/24-7 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 15.06.74. Бюллетень № 22

Дата опубликования оппса 31.07.75 (51) М. Кл. Н 02k 3/16

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (58) УДК 621.3.045.16 (088.8) (72) Авторы изобретения

А. О. Дитман, В. В. Домбровский и С. М. Филатов (71) Заявители

Ленинградский институт водного транспорта и Всесоюзный научно-исследовательский институт электромашиностроения (54) УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ

ВНЕШНЕГО МАГНИТНОГО ПОЛЯ

ЭЛЕКТРИЧЕСКОЙ МАШИНЫ

Предмет изобретения

Известны устройства для кочпенсации внешнего магнитного поля электрической»ашины, содержащие многослойную коаксиальную цилиндрическую обмотку с концентрическими секциями. Недостатками таких устройств являются наличие во внешнем пространстве собственного поля компенсирующей обмотки и,неполная компенсация внешнего поля электрической машины.

Для повышения эффективности компенсации внешнего магнитного поля в предлагаемом устройстве обмотка выполнена многофазН0Н с секциями, имеющими седлооб разную форму и распределенными по поверхности в соответствии с распределением магнитного поля машины.

На фиг. 1 схематично показано расположение обмотки описываемого устройства относительно машины; на фиг. 2 — конфигурация секций обмотки устройства.

Слои 1 и 2 обмотки расположены на специальном каркасе 8, обхватывающем электрическую машину 4. Секции о обмоток распределены по поверхности в соответствии с расп ределением,внешнего магнитного поля маш кты.

Таким ооразом, обмотка, включенная отдельно оез электрической машины, не создает магии оного,поля внутри обхватываемой обмотки, но создает поле вне обмоток, аналогичное полю электрической машины.

Устройство для компенсации внешнего магнитного поля электричеакой машины, содержащее многослойную коаксиальную цилиндрическую обмотку с концентрическими секц иями, отличающееся тем, что, с целью повышения эффективности .компенсации внешнего магнитного поля, обмотка вьсполнена мно20 гофазной с секциями, имеющими седлообразную форму и распределенными по поверхности в соответствии с распределением магнитного поля машины.

432635.-"иг 7

Г

9иг «р

Составитель В. Краснов

Текред Л. Акимова

Корректор В. Гутман

Редактор А. Пейсоченко

Подписное

Заказ 261/753 Изд, № 1710 Тираж 722

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
