Коллектор зарядов, например, электростатического генератора

Иллюстрации

Показать все

Реферат



ът

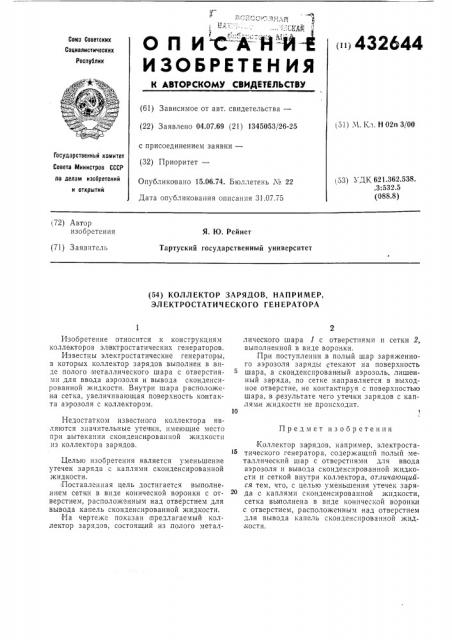

О П И С-А — Й- И--Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 04.07.69 (2! ) 1345053/26-25

151) М. Кл. H02n 3/00 с присоединением заявки— (32) Приоритет—

Опубликовано 15.06.74. Бюллетень ¹ 22

Дата опубликования описания 31.07.75

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий

153) УДК 621.362.538. .3:532.5 (088.8) (72) Автор изобретения

Я. Ю. Рейнет (71) Заявитель

Тартуский государственный университет (54) КОЛЛЕКТОР ЗАРЯДОВ, НАПРИМЕР, ЭЛ ЕКТРОСТАТИЧ ЕСКОГО ГЕН EPATOPA

Изобретение относится,к конструкциям коллекторов элвктростатических генераторов.

Известны электростатические генераторы, в которых коллектор зарядов выполнен в,виде полого металлического шара с отверстиями для ввода аэрозоля и вывода сконденсированной жидкости. Внутри шара расположена сетка, увеличивающая поверхность контакта аэрозоля с коллектором.

Недостатком известного коллектора являются значительные утечки, имеющие место при .вытекании сконденсированной жидкости из коллектора зарядов.

Целью изобретения является уменьшение утечек заряда с каплями сконденсированной жидкости. Поставленная цель достигается выполнекием сетки в виде конической воронки с отверстием, расположенным над отверстием для вывода капель сконденсированной жидкости.

На чертеже показан предлагаемый коллектор зарядов, состоящий из полого металлического шара 1 с отверстиями и сетки 2, выполненной в виде воронки.

При поступлении,в полый шар заряженного аэрозоля заряды стекают на поверхность шара, а сконденсированный аэрозоль, лишенный заряда, по сетке направляется в выходное отверстие, не контактируя с поверхностью шара, в,результате чего утечки зарядов с каплями жидкости не происходит.

l0 t

Предмет изобретения

Коллектор за рядов, например, электростатического генератора, содержащий полый металлический шар с отверстиями для ввода аэрозоля и вывода сконденсированной жцдкости и сеткой внутри коллектора, отличающийся тем, что, с целью уменьшения утечек заряда с каплями сконденсированной жидкости, сетка выполнена в виде конической воронки с отверстием, расположенным над отверстием для вывода капель сконденсированной жидкости.
