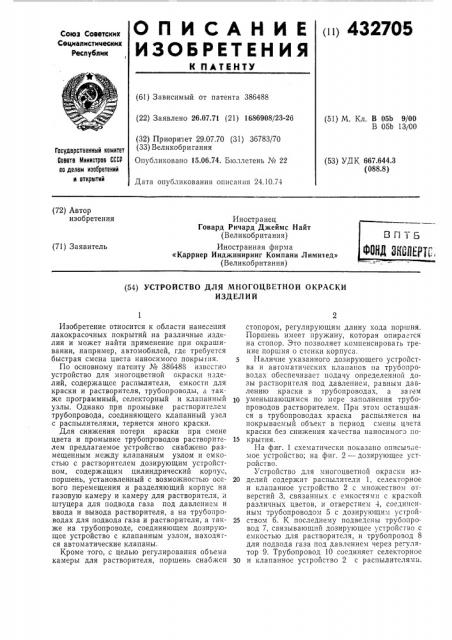

((() 432705

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Сециапистииеских

Республик (61) Зависимый от патента 386488 (22) Заявлено 26.07.71 (21) 1686908/23-26 (51) М. Кл. В 05Ь 9/00

В 05b 13/00 (32) Приоритет 29.07.70 (31) 36783/70 (33) Великобригания

Опубликовано 15.06.74. Бюллетень ¹ 22

Государственный комитет

Совета Министров СССР оа делам изаоретений и открытий (53) УДК 667.644.3 (088.8) Дата опубликования описания 24.10.74 (72) Автор изобретения

Иностранец

Говард Ричард Джеймс Найт (Великобритания) Иностранная фирма

«Карриер Инджиниринг Компани Лими1ед» (Великобритания) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МНОГОЦВЕТНОЙ ОКРАСКИ

ИЗДЕЛ И Й

Изобретение относится к области нанесения лакокрасочных покрытий на различные изделия и может найти применение при окрашивании, например, автомобилей, где требуется быстрая смена цвета наносимого покрыгия.

По основному патенту № 386488 известно устройство для многоцветной окраски изделий, содержащее распылители, емкости для краски и растворителя, трубопроводы, а также программный, селекторный и клапанный узлы. Однако при промывке растворителем трубопровода, соединяющего клапанный узел с распылителями, теряется много краски.

Для снижения потери краски при смене цвета и промывке трубопроводов растворителем предлагаемое устройство снабжено размещенным между клапанным узлом и емкостью с растворителем дозирующим устройством, содержащим цилиндрический корпус, поршень, установленный с возможностью осевого перемещения и разделяющий корпус на газовую камеру и камеру для растворителя, и штуцера для подвода газа под давлением и ввода и вывода растворителя, а на трубопроводах для подвода газа и растворителя, а также на трубопроводе, соединяющем дозирующее устройство с клапанным узлом, находятся автоматические клапаны.

Кроме того, с целью регулирования объема камеры для растворителя, поршень снабжен стопором, регулирующим длину хода поршня.

Поршень имеет пружину, которая опирается на стопор. Это позволяет компенсирова гь трение поршня о стенки корпуса.

Наличие указанного дозирующего устройства и автоматических клапанов на трубопроводах обеспечивает подачу определенной дозы растворителя под давлением, равным давлению краски в трубопроводах, а затем

10 уменьшающимся по мере заполнения трубопроводов растворителем. При этом оставшаяся в трубопроводах краска распыляется на покрываемый объект в период смены цвета краски без снижения качества наносимого по15 крытия.

На фиг. 1 схематически показано описываемое устройство; на фиг. 2 — дозирующее устройство.

Устройство для многоцветной окраски из20 делий содержит распылители 1, селекторное и клапанное устройство 2 с множеством отверстий 3, связанных с емкостями с краской различных цветов, и отверстием 4, соединенным трубопроводом 5 с дозирующим устрой25 ством 6. К последнему подведены трубопровод 7, связывающий дозирующее устройство с емкостью для растворителя, и трубопровод 8 для подвода газа под давлением через регулятор 9. Трубопровод 10 соединяет селекторное

30 и клапанное устройство 2 с распылителями, 432705

На трубопроводах 5, 7 и 8 установлены автоматические клапаны 11 — 13. Устройство включает также программное устройство, осуществляющее,переключение клапанного и селекторного устройства и автоматических клапанов.

Дозирующее устройство 6 (см. фиг. 2) содержит цилиндрический корпус 14, поршень

15, разделяющий полость корпуса .на камеры

16 и 17, штуцер 18 для подвода газа, штуцера 19 и 20 для ввода и вывода растворителя, стопор 21, установленный в крышке 22 корпуса при помощи резьбы 23, и пружину 24.

Устройство работает следующим образом.

При смене цвета наносимого покрытия клапан 11 закрыт; клапан 13 открывается, и растворитель, поступающий в камеру 17 дозирующего устройства 6 через штуцер 19, поднимает поршень 15 до стопора 21. Затем клапан

13 закрывается, а клапан 12 открывается, и газ под давлением, равным давлению краски (что обеспечивается регулятором 9), подается в камеру 16 дозирующего устройства. Далее клапан 12 закрывается. Селекторное и клапанное устройство 2 соединяет трубопроводы

10 и 5 через отверстие 4; при этом клапан 11 открывается, и поршень 15 вытесняет растворитель из камеры 17 в трубопроводы. Краска, оставшаяся в трубопроводе 10, проходит через распылитель с практически постоянной скоростью истечения, что позволяет использовать ее для нанесения покрытия на оставшуюся неокрашенной часть изделия.

Постоянная скорость истечения краски достигается тем, что движение поршня осуществляется под воздействием давления газа в камере 16, которое в первоначальный момент равно давлению краски в системе, а затем постепенно уменьшается по мере того, как газ

4 расширяется, в соответствии с законом Бойля, что компенсирует снижение вязкости жидкости, находящейся в трубопроводах 5 и 10, за счет расхода более вязкого красителя и заполнения трубопровода 10 менее вязким растворителем. В соответствии с вязкостью красителя можно регулировать объем газовой камеры 16 посредством стопора 21 путем перемещения его по резьбе 23. Пружина 24 ком10 пенсирует трение поршня о стенки корпуса дозирующего устройства.

Предмет изобретения

15 1. Устройство для многоцветной окраски изделий по патенту № 386488, отличающееся тем, что, с целью снижения потери краски при смене цвета и промывке трубопроводов растворителем, оно снабжено разме20 щенным между клапанным узлом и емкостью с растворителем дозирующим устройством, содержащим цилиндрический корпус, поршень, установленный с возможностью осевого перемещения и разделяющий корпус на

25 газовую камеру и камеру для растворителя, и штуцера для подвода газа под давлением и ввода и вывода растворителя, а на трубопроводах для подвода газа и растворителя, а также на трубопроводе, соединяющем дозиру30 ющее устройство с клапанным узлом, установлены автоматические клапаны.

2. Устройство по и. 1, отл и ч а ю щеес я тем, что, с целью регулирования объема камеры для растворителя, поршень снабжен стопором, регулирующим длину хода поршня.

3. Устройство по п. 2, отличающееся тем, что, с целью компенсации трения поршня о стенки корпуса, поршень снабжен пружиной, опирающейся на стопор.

432705

:Р."г. Г
