Прокатная клеть

Прокатная клеть

Иллюстрации

Показать все

Реферат



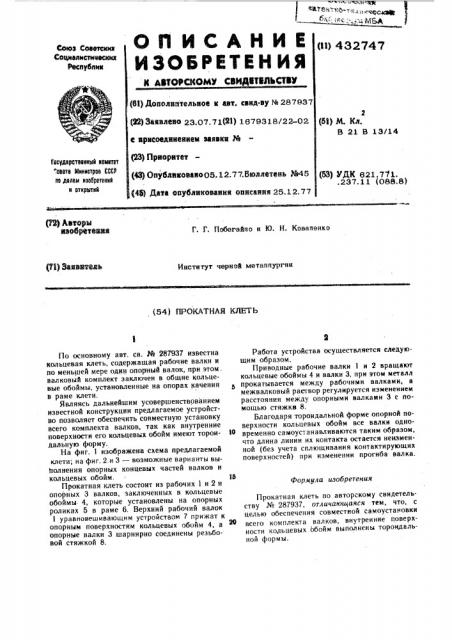

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АЮТОРСИОМУ СВИДИТВЛЬСТВМ

Союз Советских

Соцлалистмчесаа

Республик

ОЦ 432747 (61) Йополннтельпое к авт. caw-ну%287937 (+) анвлЕио гЗ.О7.71(И) 1В7ОЭ1ВПЪ-О2 е вриеоединением мявки М (23) Приоритет (43) Опубликовано О5, 12.77.Бюллетень ¹45 (45) Дата опубликовании описания 25.12.77

2 (53) М. Кл, В 21 В 13/14

fscygspvssssws юатвт

":вввтв йыыывтрвв СССР вв диви ывв5 втвыыв

М OYKplgINs (53) УДК 621.771.

237 11 (Oss a) Г. Г. Побегайпо и Ю. H. Ковапенко

Институт черной метаппургии (64) ПРОКАТНАЯ КЛЕТЬ

Формула изобретения

По основному авт, св. М 287937 известна кольцевая клеть, содержащая рабочие валки и по меньшей мере один опорный валок, при этом. валковый комплект заключен в общие кольцевые обоймы, установленные на опорах качения в раме клети.

Являясь дальнейшим усовершенствованием известной конструкции предлагаемое устройство позволяет обеспечить совместную установку всего комплекта валков, так как внутренние поверхности его кольцевых обойм имеют торои- l0 дальную форму.

На фиг. изображена схема предлагаемой клети; на фиг. 2.и 3 — возможные варианты выполнения опорных концевых частей валков и кольцевых обойм, 15

Прокатная клеть состоит из рабочих 1 и 2 и опорных 3 валков, заключенных в кольцевые обоймы 4, которые установлены на опорных роликах 5 в раме б, Верхний рабочий валок

I уравновешивающим устройством 7 прижат к опорным поверхностям кольцевых обойм 4, а опорные валки 3 шарнирно соединены реэьбовой стяжкой 8.

Работа устройства осуществляется следующим образом.

Приводные рабочие валки 1 и 2 вращают кольцевые обоймы 4 и валки 3, при этом металл прокагывается между рабочими валками, а межвалковый раствор регулируется изменением расстояния между опорными валками 3 с помощью стяжки 8, Благодаря тороидальной. форме опорной поверхности кольцевых обойм все валки одновременно самоустанавливаются таким образом, что длина линии нх контакта остается неизменной (беэ учета сплющивания контактирующих поверхностей) при изменении прогиба валка.

Прокатная клеть по авторскому свидетельству № 287937, отличающаяся тем, что, с целью обеспечения совместной самоустановки всего комплекта валков, внутренние поверхности кольцевых обойм выполнены тороидальной формы.

432747

Составитель Ю. Лямов

Редактор В. Зивтынь Техред О. Луговая Корректор С. Шекмар

Заказ 4738/9 Тираж 1080 Поднисиое

0НИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открьггнй

I 1 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП <Патент, г. Ужгород, ул. Проектная, 4
