Реферат

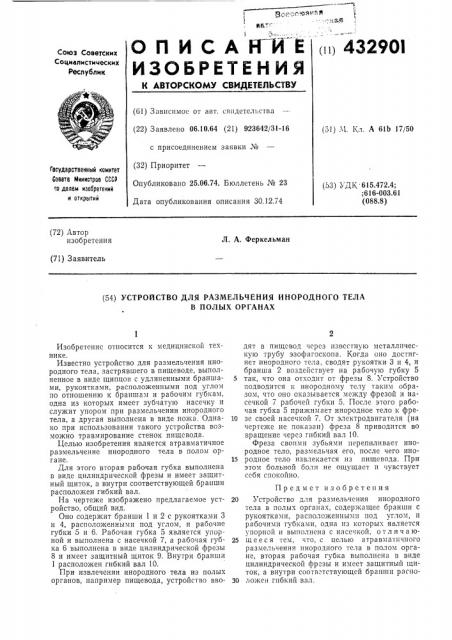

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

„„43290l

Союз СоветСких

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 06.10.64 (21) 923642/31-16 с присоединением заявки № (32) Приоритет

Опубликовано 25.06.74. Бюллетень № 23

Дата опубликования описания 30.12.74 (51) М. Кл. А Glb 17/50

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 6154724;

; 616-003.61 (088.8) (72) Автор изобретения

Л. А. Феркельман (71) Заявитель (54) УСТРОИСТВО ДЛЯ РАЗМЕЛЬЧЕНИЯ ИНОРОДНОГО ТЕЛА

В ПОЛЫХ ОРГАНАХ

Изобретение относится к медицинской технике.

Известно устройство для размельчения инородного тела, застрявшего в пищеводе, выполненное в виде щипцов с удлиненными браншами, рукоятками, расположенными под углом по отношению к браншам и рабочим губкам, одна из которых имеет зубчатую насечку и служит упором при размельчении инородного тела, а другая выполнена в виде ножа. Однако при использовании такого устройства возмо>кно травмирование стенок пищевода.

Целью изобретения является атравматичное размельчение инородного тела в полом органе.

Для этого вторая рабочая губка выполнена в виде цилиндрической фрезы и имеет защитный щиток, а внутри соответствующей бранши располо>кен гибкий вал.

На чертеже изображено предлагаемое устройство, общий вид.

Оно содержит бранши 1 и 2 с рукоятками 3 и 4, расположенными под углом, и раоочие губки 5 и 6. Рабочая губка 5 является упорной и выполнена с насечкой 7, а рабочая губка 6 выполнена в виде цилиндрической фрезы

8 и имеет защитный щиток 9. Внутри бранши

1 расположен гибкий вал 10.

При извлечении инородного тела из полых органов, например пищевода, устройство вводят в пищсвод через известную металлическую трубу эзофагоскопа. Когда оно достигнет инородного тела, сводят рукоятки 3 и 4, и бранша 2 воздействует на рабочую губку 5

5 так, что она отходит от фрезы 8. Устройство подводится к инородному телу таким образом, что оно оказывается между фрезой и насечкой 7 рабочей губки 5. После этого рабочая губка 5 прижимает инородное тело к фре10 зе своей насечкой 7. От электродвигателя (на чертеже не показан) фреза 8 приводится во вращение через гибкий вал 10.

Фреза своими зубьями перепиливает инородное тело, размельчая его, после чего ино15 родное тело извлекается из пищевода. При этом больной ооли не ощущает и чувствует себя спокойно.

Предмет изобретения

20 устройство для размельчения инородного тела в полых органах, содержащее бранши с рукоятками, расположенными под углом, и рабочими губками, одна из которых является упорной и выполнена с насечкой, о тл и ч а ю25 щ е е с я тем, что, с целью атравматичного размельчения инородного тела в полом органе, вторая рабочая губка выполнена в виде цилиндрической фразы и имеет защитный щиток, а внутри соответствующей брашпи распо30 ложен гибкий вал.

432901
