Союз Советских

Социалистических

«республик

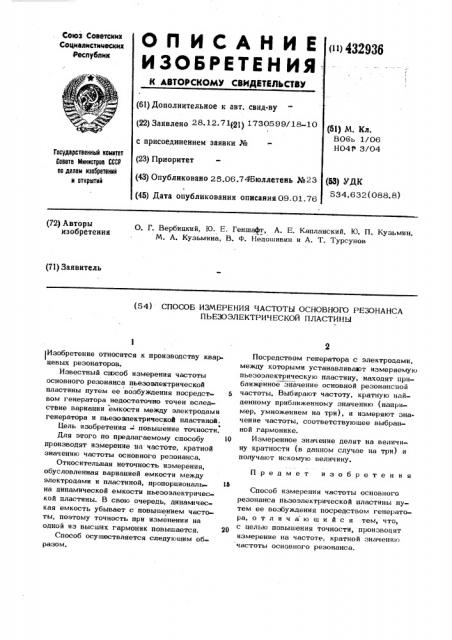

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 432936

{61) Дополнительное к авт. свид-ву (22) Заявлено 28.12.71(21) 1730599/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.06.745юллетень №23 (45) Дата опубликования описания09.01.76 (51) М. Кл.

ВОЯь 1/06

Н04Р 3/04

Гасударственный намнтет

Сапата Ииннатраа СССР па делам нзааретеннй н PTKpblTMH (SS) УДК

534.632 (088.8) (72) Авторы изобретения

О. Г. Вербицкий, Ю. Е, Геншафт, А. E. Капланский, Ю. П, Кузьмин, М. А. Кузьмина, В. Ф. Недошивин и А. Т. Турсунов (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ ЧАСТОТЫ ОСНОВНОГО РЕЗОНАНСА

ПЬЕЗОЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ

)Изобретение относится к производству кварцевых резонаторов.

Известный сп>соб измерения частоты основного резонанса пьезоэлектрической пластины путем ее возбуждения посредст- 5 вом генератора недостаточно точен вследствие вариации емкости между электродами генератора и пьезоэлектрической пластиной.

Цель изобретения - повышение точности.

Для этого по предлагаемому способу 10 производят измерение на частоте, кратной значению частоты основного резонанса.

Относительная неточность измерения, обусловленная вариацией емкости между электродами и пластиной, пропорционал » И на динамической емкости пьезоэлектрической пластины. В свою очередь, динам ческая емкость убывает с повышением частоты, поэтому точность при изменении на одной из высших гармоник повышается.

Способ осушествляется следующим о6разом.

Посредством генератора с электродами, между которыми устанавливаеот измеряемую пьезоэлектрическую пластину, находят приближенное значение основной резонансной частоты. Выбирают частоту, кратную найденному приближенному значению (например, умножением на три), и измеряют значение частоты, соответствующее выбранной гармонике.

Измеренное значение делят на величину кратности (в данном случае на три) и получают искомую величину.

Предмет изобретения

Способ измерения частоты основного резонанса пьзоэлектрической пластины путем ее возбуждения посредством генератора, отличающийся тем, что, с целью повышения точности, производят измерение на частоте, кратной значению частоты основного резонанса.
