Реферат

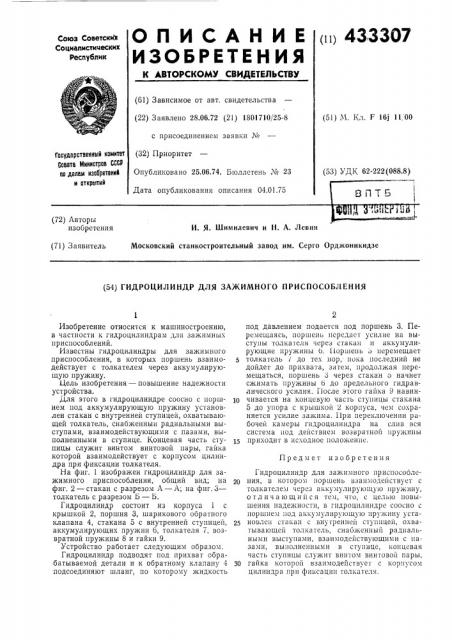

(ii) 433307

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскими

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 28.06.72 (21) 1801710/25-8 (51) М. Кл. Г 16j 11 00 с присоединением заявки ¹ (32) Приоритет

Опубликовано 25.06.74. Бюллетень ¹ 23

Дата опубликования описания 04.01.75

Гасударственный комитет

Саввта Миниатрав СССР па делю изааретений и аткрытий (53) УДК 62-222(088.8) ВЛТБ !

f 13k | (72) Авторы изобретения

И. Я. Шимилевич и Н. А. Левин (71) Заявитель Московский станкостроительный завод им. Серго Орджоникидзе (54) ГИДРОЦИЛИНДР ДЛЯ ЗАЖИМНОГО ПРИСПОСОБЛЕНИЯ

Предмет изобретения

Изобретение относится к машиностроению, в частности к гидроцилиндрам для зажимных приспособлений, Известны гидроцилиндры для зажимного приспособления, в которых поршень взаимодействует с толкателем через аккумулирующую пружину.

Цель изобретения — повышение надежности устройства.

Для этого в гидроцилиндре соосно с поршнем под аккумулирующую пружину установлен стакан с внутренней ступицей, охватывающей толкатель, снабженныи радиальными выступами, взаимодействующими с пазами, выполненными в ступице. Концевая часть ступицы служит винтом винтовой пары, гайка которой взаимодействует с корпусом цилиндра при,фиксации толкателя.

На фиг. 1 изображен гидроцилиндр для зажи много приспособления, общий вид; на фиг. 2 — стакан с разрезом Л вЂ” А; на фиг. 3— толкатель с разрезом b — b.

Гидроцилиндр состоит из корпуса 1 с крышкой 2, поршня 3, шарикового обратного клапана 4, стакана 5 с внутренней ступицей, аккумулирующих пружин 6, толкателя 7, возвратной пружины 8 и гайки 9.

Устройство работает следующим образом.

Гидроцилиндр подводят под прихват обрабатываемой детали и к обратному клапану 4 подсоединяют шланг, по которому жидкость под давлением подается под поршень 3. Перемещаясь, поршень передаст усилие на выступы толкателя через стакан и аккумулирующие пружины b. Поршень, э перемещает толкатель / до тех пор, пока последний не дойдет до прихвата, затем, продолжая перемещаться, поршень 3 через стакан 5 начнет сжимать пружины b до предельного гидравлического усилия. После этого гайка 9 навинщ чивается на концевую часть ступицы стакана

5 до упора с крышкой 2 корпуса, чем сохраняется усилие зажима. lip» переключении ðàбочей камеры гидроцилиндра на слив вся система под действием возвратной пружины приходит в ис..одное положение.

Гидроцилиндр для зажимного приспособле20 ния, в котором поршень взаимодействует с толкателем через аккумулирующую пружину, о тл и ч а ющий ся тем, что, с целью повышения надежности, в гпдроцплиндре соосно с поршнем иод аккумулирующую пружину установлен стакан с внугренней ступицей, охватывающей толкатель, снабженньш радиальными выступами, взаимодействующими с пазами, выполненными в ступице, концевая часть ступицы служит винтом винтовой пары, 30 гайка которой взаимодействуег с корпусом цилиндра при фиксации толкателя, 433307

Редактор О. Козлова

Заказ 124i5 Изд. № 227 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 475

Типография, нр. Сапунова, 2

Составитель С. Абашин

Техред В. Рыбакова

5 Риг.3

Корректоры: Л. Котова н T. Гревцова
