Усгройетво для регистрации амплитудетатистичееки распределенных импульсов

Усгройетво для регистрации амплитудетатистичееки распределенных импульсов

Иллюстрации

Показать все

Реферат

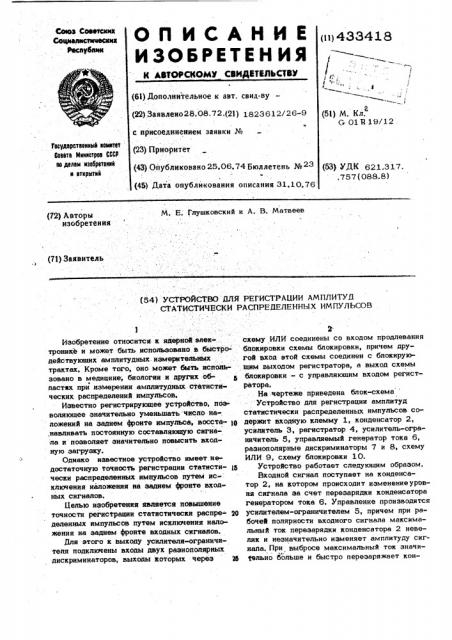

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТВЛЬСТВУ

Своз Советск

Сецк листимесаа

Республик (11) 433418

/ (61) Дополнительное к авт. свих-ву (22) Заввлено28,08.72.(2l) 1823612/26-9 (5!) М. Кл.

r. 01 Я 19/12 с присоединением заявки № (23) Приоритет

Гасударственный «омитвт

6оаата Министров СССР ио делам изобретений н втирмтий (43) Опубликовано 25.06,74 Бюллетень М 23 (53) iYËK 621.317. .757 (088.8) (45) Дата оцублнковання описания 31.10.76

М. Е. Глушковский и А. В. Матвеев (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСЯ;В0 ДЛЯ РЕГИСТРАЦИИ АМПЛИТУД

СТАТИСТИЧЕСКИ РАСПРЕДЕЛЕННЫХ ИМПУЛЬСОВ

Изобретение относится. к ядерной элек+. тронике и может быть использовано в быстро . действующих амплитудных. измерительных трактах. Кроме того, оно может быть испоаьэовано в медицине, биологии н других обпастах при измерении амплитудных статистических распределений импульсов.

Известно регистрирующее устройство, позволяющее значительно уменьшать:число наложений на заднем фронте импульса, восста- ly ,навливать постоянную составляющую сигнала и позволяет значительно повысить входную загрузку.

Однако известное устройство имеет недостаточную точность регистрации статисти- щ чески распределенных импульсов путем исключения наложения на заднем фронте входных сигналов.

Целью изобретения является повышение точности регистрации статистически распре- 20 деленных импульсов путем исключения наложения на заднем фронте входных сигналов.

Для этого к выходу усилителя-ограничителя подключены входы двух разнополярных дискриминаторов, выходы которых через 25

2 схему ИЛИ соединены со входом продлевания блокировки схемы блокировки, причем другой вход этой схемы соединен с блокирующим выходом регистратора, а выход схемы блокировки - с управляющим входом регистратора.

На чертеже приведена блок-схема

Устройство для регистрации амплитуд статистически распределенных импульсов содержит входную клемму 1, конденсатор 2, усилитель 3, регистратор 4, усилитель-ограничитель 5, управляемый генератор тока 6, разнополярные дискриминаторы 7 и 8, схему

ИЛИ 9, схему блокировки 10.

Устройство работает следующим образом.

Входной сигнал поступает на конденсатор 2, на котором происходит иэменениеуровня сигнала за счет перезарядки конденсатора генератором тока 6, Управление производится усилителем-ограничителем 5, причем прн рабочей полярности входного сигнала максимальный ток перезарядки конденсатора 2 невелик и незначительно изменяет амплитуду сигнала. При выбросе максимальный ток значительно больше и быстро перезаряжает кон433418

Тираж 690

lll1l1И11И Зак))з 5184/477

Подписное

Фили»л llllil 1lатент", г. Ужгород, ул, Проектная, 4

ППП .Патент Зак. (73 денсатор 2 до нулевого уровня. Усилитель 3 иг1)ает роль буферного каскада, чтобы входIIoe сопротивление регистратора 4 не влияло иа процесс восстановления.

Д))скриминаторы 7 и З фиксируют присутствие входного сиги»ла или процесса восстановления его выброса. Логические сигналы с выходов этих дискрими)шторов через схел)у ИЛИ 9 поступают на вход продления блок«ровки схемы блокировки 10. Сигнал с б>поки1уюшего выхода регистратора 4 посту)л»ет оямо на управляющий вход (при отсутст))и) c!IJ.IJ;)JJ») на выход схемы ИЛИ 9 и»радлов»ется н 1 вт)емя сигнала на выходе схемы 11ЛИ 9, запрецц)я регистрацию иска- 1к жеипых сигналов.

lip)Icy TcTJ)IIe сигнала >IJI поддерживающем входе схемы блокировки 10 во время рабочей III)JlslpIIoc TJI входного сигнала исключает возможность появления 1ак называемых 3)

"резаных ил>пульсов" и исключает наложеI!II)I I!;> a;)n»I M )1>ро.) те. Тот же сигнал при

))ыГ)1)осе обратной псляриости позволяет подпо1)KI>l)J>! l вход регистр; тор". 4 в закрытол) состоянии и запрещает регистрацию IMJIYJlb» Я с< и с иск»женной амплитудной, которые поступиют иа вход во Bl)I"Msl восстановления м)бр) са от предь)дущего импульса.

Г11)и переходе входного сигнала через иу:Iь после р»бочей полярности в течение 30

III. Is:)T.)J)I>ãñ> вРемени на выходе QJ)cKPJIMJIHBторов 7 и 8, а следовательно, и на выходе схемы ИЛИ 9 сигнал отсутствует. Чтобы в это время не могло произойти открывания входа регистратора 4, в реальной схеме устройства на выходе схемы ИЛИ 9 включена затягивающая" цепочка, устраняющая этот разрыв.

Формула изобретения

Устройство для регистрации амплитуд статистически распределенных импульсов, состоящее из последовательно соединенных конденсатора, усилителя и регистратора, причем вход усилителя соединен также со входом усилителя-ограничителя, выход которого через управляемый генератор токапоцключен ко входу усилителя, о т л и ч а ю щ ее с я тем, что, с целью повышения точности регистрации статистически распределленных импульсов путем исключения наложений на заднел1 фронте входных сигналов, к выходу усилителя-ограничителя подключены входы двух разнополярных дискриминаторов, выходы которых через схему ИЛИ соединены со входом продлевания блокировки схемы блокировки, причем другой вход этой схелты соединен с блокирующил выходом, регистратора, а выход схемы блокировки — с управляющим входом регистратора,
