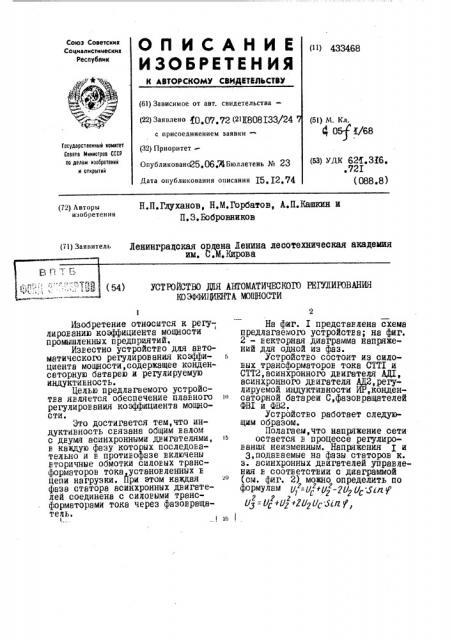

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 433468 (61) Зависимое от авт. свидетельства— (22) Заявлено 10. 07. 72 (21Х808 ЕЗЗ/24 (51) М. Кл.
g 05(Х/68 с присоединением заявки
Государственный намитет
C0B8Ts Министров СССР оо делам изооретений и отирытий (32) Приоритет
Опубликоваио25 06,М Бюллетень И 23 дата опубликования описания I5 ° I2,74 (бз) дк 62 .3Х6,,72I (088.8) Н.П.Глуханов, Н.М.Горбатов, А.П.Кашкин и
П.3. Бобровников (72) Авторы изобретения (») «»»e » Ленинградская ордена Ленина лесотехническая академия
i l
Изобретение относится к регулированию коэффициента мощности промышленных предприятий, Известно устройство для автоматического регулирования коэффициента мощности, содержащее конденсаторную батарею и регулируемую индуктивность.
Целью предлагаемого устройства является обеспечение плавного регулирования коэффициента мощности.
Это достигается тем,что индуктивность связана общим валом с двумя асинхронными двигателями, в каждую фазу которых последоеателы1о и е противофазе включены вторичные обмотки силовых трансформаторов тока установленных в цепи нагрузки. При атом каждая фаза статора асинхронных двигателей соединена с силовыми трансформаторами тока через фазовращатель, 2
На фиг. I представлена схема предлагаемого устройства; на фиг.
2 — векторная диаграмма йапряжений для одной из фаз.
5 Устройство состоит из силовых трансформаторов тока CTTI u
СТТ2,асинхронного двигателя АДЕ, асинхронного двигателя АД2,регулируемой индуктивности ИР,конденсаторной батареи С,фазовращателей
CIBI и ФВ2е
Устройство работает следующим образом.
Полагаем,что напряжение сети остается в процессе регулирования неизменным. Напряжения I u
3еподаеаемые на фазы статоРов к. з. асинхронных двигателей управления z соответствии с диаграммой (см. фиг. 2) можно определить по формулам V) -у V -202 Vñ 5ñè
VZ = с г+ Юс «
2 2 2
433468 где д-угол сдвига фаз между током. и напряжением в цепи нагрузки предприятия. Как известно, вращаю-: щийся момент пропорционален квадату напряжения подаваемого на азу статора. Следовательно,электромагнитные моменты первого и второго исполнительных двигателей
МГ=К01 Hz-=Ку . г. г
Результирующий момен,воздейству-, ющий на ротор регулятора, +x = Ъ |" =" |с Ь S"" J
Под действием м ротор регулятора будет поворачиваться до тех пор> пока угол не станет равным нулю а коэффициент мощности — единице.
ПРЕДМЕТ ИЗОБРЕТЕНИЯ
I. Устройство для автомати.ческого регулирования коэффициента мощности промышленных предприятий,содержащее конденсаторные батарей и регулируемую индуктивность ь отличающееся тем,что,с целью обеспечения плавного регулирования,индуктивность связана общим валом с двумя асинхронными двигателями, в каждую фазу которых последовательно и в противофазе включены вторичные обмотки силовых трансформаторов тока, установленных в цепи нагрузки.
2. Устройство по п. I,îòëèчающееся тем,что каждая фаза статора асинхройных двигателей соединена с силовыми трансформаторами тока через фазовращатель.
433468
Уиг,2
