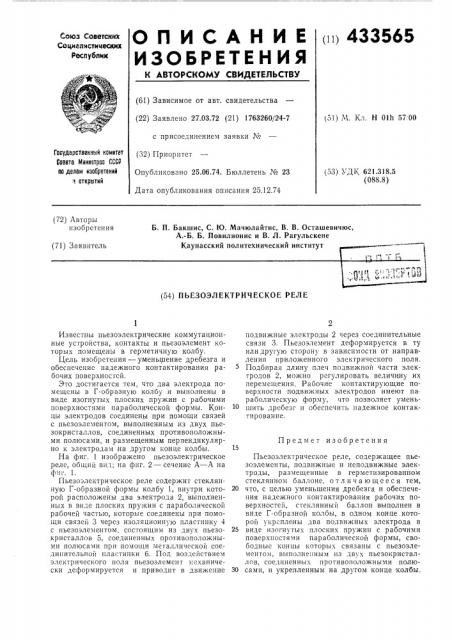

III) 433565

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Оюз СОВетскитт

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.03.72 (21) 1763260/24-7 с присоединением заявки ¹ (32) Приоритет

Опубликовано 25.06.74. Бюллетень М 23

Дата опубликования описания 25.12.74 (51) Ч. Кл. Н Olh 57. 00

Гасударственный комитет

0088ТВ Министров СССР по делам изобретений н открытий (53) УДК 621.318,5 (088.8) (72) Авторы изобретения

Б. П. Бакшис, С. Ю. Мачюлайтис, В. В. Осташевичюс, А.-Б. Б. Повилионис и В. Л. Рагульскене

Каунасский политехнический институт (71) Заявитель (54) ПЬЕЗОЭЛЕКТРИЧЕСКОЕ РЕЛЕ

Известны пьезоэлектрические коммутационные устройства, контакты и пьезоэлемент которых помещены в герметичную колбу.

Цель изобретения — уменьшение дребезга и обеспечение надежного контактирования рабочих поверхностей.

Это достигается тем, что два электрода помещены в Г-образную колбу и выполнены в виде изогнутых плоских пружин. с рабочими поверхностями параболической формы. Концы электродов соединены при помощи связей с пьезоэлементом, выполненным из двух пьезокристаллов, соединенных противоположными полюсами, и размещенным перпендикулярно к электродам,на другом конце колбы.

На фиг. 1 изображено пьезоэлектрическое реле, общий вид; на фиг. 2 — сечение А — А на фч -.

Пьезоэлектрическое реле содержит стеклянную Г-образной формы колбу 1, внутри которой расположены два электрода 2, выполненных в виде плоских пружин с параболической рабочей частью, которые соединены при помощи связей 3 через изоляционную пластинку 4 с пьезоэлементом, состоящим из двух пьезокристаллов 5, соединенных противоположными полюсами при помощи металлической соединительной пластинки 6. Под воздействием электрического поля пьезоэлемент механически деформируется и приводит в движение подвижные электроды 2 через соединительные связи 3. Пьезоэлемент деформируется в ту или другую сторону в зависимости от направления приложенного электрического поля.

Подбирая длину плеч подвижной части электродов 2, можно регулировать величину их перемещения. Рабочие контактирующие поверхности подвижных электродов имеют параболическую форму, что позволяет уменьшить дребезг и обеспечить надежное контактирование.

Предмет изобретения

Пьезоэлектрическое реле, содержащее пьезоэлементы, подвижные и неподвижные электроды, размещенные в гермстизированном стеклянном баллоне, о т л и ч а ю щ е е с я тем, 20 что, с целью уменьшения дребезга и обеспечения надежного контактирования рабочих поверхностей, стеклянный баллон выполнен в виде Г-образной колбы, в одном конце которой укреплены два подвижных электрода в

25 виде изогнутых плоских пружин с рабочими поверхностями параболической формы, свободные концы которых связаны с пьезоэлементом, выполненным из двуz пьезокристаллов, соединенных противоположными полю30 сами, и укрепленным на другом конце колбы.

А)

4-A

Г ф

Риг Z
