Реферат

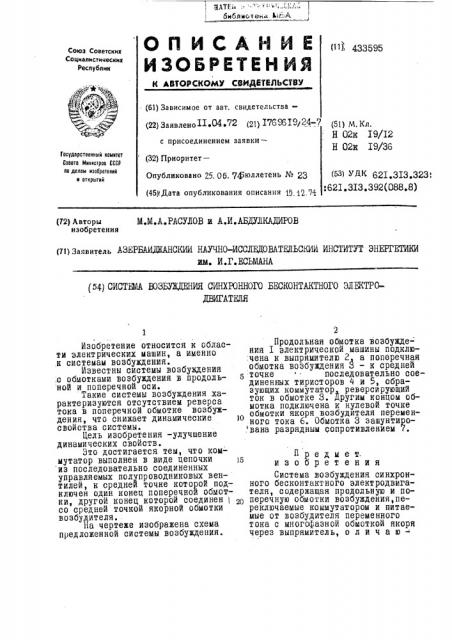

(11), 433595

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДИИЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено П 04 «72 g1) I7696 I9g24-7 (51) М. Кл.

Н 02к I9/I2

Н 02и Х9/36 с присоединением заявки—

Государстоенный номитет

Соеота Миннстроа СССР по делан изобретений и открытий (32) Приоритет— ()публиковано 25. 0б. 74 толлетень N 23 (45)!Дата опубликования описания ц gg,7< () << 62I.3I3.3231

:62I.3I3. 392(088.8) М.М.А.РАСУЛОВ и А.И. АБДУЛКАДИРОВ (72) Авторы изобретения (71) Заявитель АЗЕРБАИДЖАНСКИИ НАУЧНО-ИССЛЕДОВАТЕЛЪСКИИ ИНСТИТУТ ЭНЕРГЕТИКИ ш. И.Г.ЕСЪМАНА (54) СИСТЕМА ВОЗБУЖДЕНИЯ СИНХРОННОГО БЕСКОНТАКТНОГО ЭЛЕКТРОДВИГАТЕЛЯ

Предмет. изобретения

Система возбуждения синхронного бесконтактного электродвигателя, содержащая продольную и по о перечную обмотки возбуждения,переключаемые коммутатором и пйтаемые от возбудителя переменного тока с многофазной обмоткой якоря через выпрямитель, о л и ч а ю—

Изобретение относится к области электрических машин, а именно к системам возбуждения.

Известны системы возбуждения с обмотками возбуждения в продоль ной и поперечной оси.

Такие системы возбуждения характеризуются отсутствием реверса тока в поперечной обмотке возбуждения, что снижает динамические свойства системы.

Цель изобретения -улучшение динамических свойств.

Это достигается тем, что коммутатор выполнен в виде цепочки из последовательно соединенных управляемых полупроводниковых вентилей, к средней точке которoR подключей один конец поперечноР обмотки, другой конец которой соединен со среднеИ точкой якорной обмотки возбудителя.

На чертеже изображена схема предложенной системы возбуждения.

Продольная обмотка возбуждения I электрической машины подклю:чена к выпрямителю 2 а поперечная обмотка возбуждения 3 — к средней

5 точке последовательно соединенных тиристоров 4 и 5, образующих коммутатор реверсйрующий ток в обмотке 3. цругим концом обмотка подключена нулевой точке обмотки якоря возбудителя перемен1о ного тока 6. Обмотка 3 зашунтиро. вана разрядным сопротивлением 7.

4-33 595

Составитель 5, резец БОБ

РедактоРТ. 3gl page<>II

Изд. K Тираж Ы2 Подписное

Заказ МЧУ

ЦIIHHIlH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «11атент», Москва, Г-59, Бережковская наб., 24

3 щ а я с я тем, что, с целью улучшения динамйческйх свойств, ° коммутатор выполнен в виде цепочки из последовательно соединенных управляемых полупроводниковых вен- 5 ф тилей, к средней точке которой подключен один конец поперечноИ обмотки, другой конец которой соединен со среднеИ точкой якорной обмотки возбудителя.
