Патент ссср 433659
Иллюстрации
Реферат

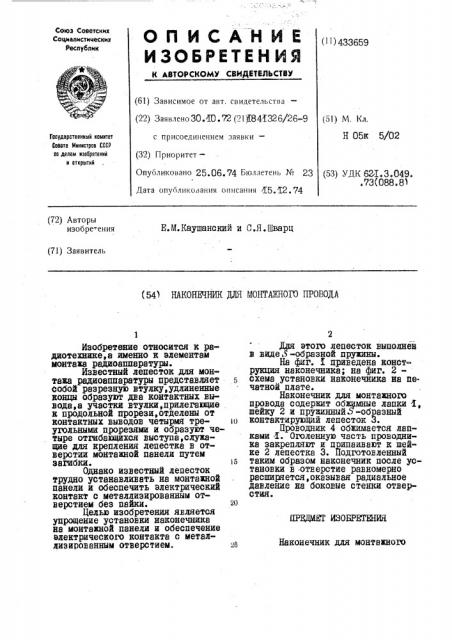

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 433659 (61) Зависимое от авт. свидетельства (22) Заявлено 30.K. 72 (21)1841326/26-9 (51) M. Кл.
Н 05к 5/02
Государстеенный комитет
Совета Министров СССР оо делам изобретений и открытий с присоединением заявки— (32) Приоритет—
Опубликовано 25.06.74 Бюллетень № 23 (53) УДК 62I.3.049. .73(088.8т
Дата опубликования описания ь5. 2. 74 (72) Авторы изобре ения
Е.M.Каушансний и С.Я.Шварц (71) Заявитель (S4) НАКОНЕЧНИК ДЛЯ РЛОНТАЖНОГО ПРОВОДА
Дя атого лепесток выполнен виде 5 -odya3HOI ayymm
На фиг. f. приведена конструкция наконечника; на фиг. 2схема установки наконечника на печатной плате.
Наконечник для монтажного провода содержит об е лапки Х, шейку 2 и пружинный -образный контактирующий лепесток 3.
Проводник 4 обжимается лапками Х. Оголенную часть проводника закрепляют и припаивают к шейке 2 лепестка 3. Подготовленный таким образом наконечник после установки в -отверстие равномерно расширяется, оказывая радиальное давление на боковые стенки отверстия.
Изобретение относится к радиотехнике,а именно к алементам монтажа радиоаппаратуры.
Известный лепесток для монтажа радиоаппаратуры представляет 5 собой разрезную втулку, удлиненные концы образуют два контактных вывода,а участки втулки, прилегающие к продольной прорези, отделены от контактных выводов четырмя тре- о угольными прорезями и образуют четыре отгибающихся выступа, служащие для крепления лепестка в отверстии монтажной панели путем загибки. 15
Однако известный лепесток трудно устанавливать на монтажной панели и обеспечить алектрический контакт с металлизированным отверстием без пайки. 20
Целью изобретения является упрощение установки наконечника на монтажной панели и обеспечение алектрического контакта с металлизированным отверстием. 2б
Ш%9ИТ ИЗОБРЕТЕНИЯ
Наконечник для монтажного
433659 провода, содержащий обжимные лапки и упругйй лепесток отличающийся тем,что,с целью упрощения установки йакойечника на.монтажной панели
4 и обеспечения электрического контакта с металлизированным отверстием,лепесток выполнен в видеg образйой прукпа.
433659 тираж б б
Заказ
Изд. № б 97
Подписное
ЦНИИ!!И Государственного комитета Совета Министров СССР по делам изобретений н открытий
Москва, 1!3035, Раушская наб., 4
Предприятие «Патент», Москва, Г-59, Бережковская наб., 24
Составитель Q, ЩЩфЦ
Редактор ЗИНЬКОНЛИЙ !ехред Н«СОНИН«х Корректоры: Н Б! ЛЯЬ К Н
