Устройство для формования гранул из глинистого материала

Устройство для формования гранул из глинистого материала

Иллюстрации

Показать все

Реферат



(ii) 433925

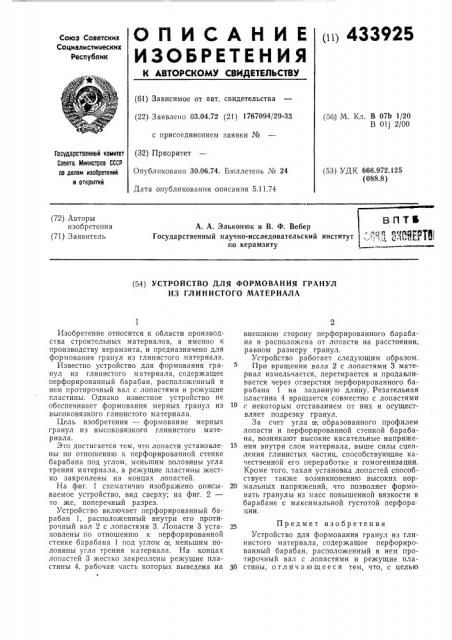

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 03.04.72 (21) 1767094/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 5.11.74 (51i) М. Кл. В 07b 1/20

В Olj 2/00

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 666.972.125 (088,8) (72) Авторы изобретения (71) Заявитель

ВЛТС

А. А. Эльконюк и В. Ф. Вебер л г 1 Г Р|тЩ%

Государственный научно-исследовательский институт, . .,:; д,1 д Fpg) по керамзиту (54) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ГРАНУЛ

ИЗ ГЛИНИСТОГО МАТЕРИАЛА

Изобретение относится к области производства строительных материалов, а именно к производству керамзита, и предназначено для формования гранул из глинистого материала.

Известно устройство для формования гранул из глинистого материала, содержащее перфорированный барабан, расположенный в нем протирочный вал с лопастями и режущие пластины. Однако известное устройство не обеспечивает формования мерных гранул из высоковязкого глинистого материала.

Цель изобретения — формование мерных гранул из высоковязкого глинистого материала.

Это достигается тем, что лопасти установлены по отношению к перфорированной стенке барабана под углом, меньшим половины угла трения материала, а режущие пластины жестко закреплены на концах лопастей.

На фиг. 1 схематично изображено описываемое устройство, вид сверху; на фиг. 2— то же, поперечный разрез.

Устройство включает перфорированный барабан 1, расположенный внутри его протирочный вал 2 с лопастями 3. Лопасти 3 установлены по отношению к перфорированной стенке барабана 1 под углом а, меньшим половины угла трения материала. На концах лопастей 3 жестко закреплены режущие пластины 4, рабочая часть которых выведена на внешнюю сторону перфорированного барабана и расположена от лопасти на расстоянии, равном размеру гранул.

Устройство работает следующим образом.

При вращении вала 2 с лопастями 3 материал измельчается, перетирается и продавливается через отверстия перфорированного барабана 1 на заданную длину. Резательная пластина 4 вращается совместно с лопастями

10 с некоторым отставанием от них и осуществляет подрезку гранул.

За счет угла а; образованного профилем лопасти и перфорированной стенкой барабана, возникают высокие касательные напряже1 ния внутри слоя материала, выше силы сцепления глинистых частиц, способствующие качественной его переработке и гомогенизации.

Кроме того, такая установка лопастей способствует также возникновению высоких нор20 мальных напряжений, что позволяет формовать гранулы из масс повышенной вязкости в барабане с максимальной густотой перфора. ции.

25 Предмет изобретения

Устройство для формования гранул из глинистого материала, содержащее перфорированный барабан, расположенный в нем протирочный вал с лопастями и режущие пла30 стины, о т л и ч а ю щ е е с я тем, что, с целью

433925

Составитель В. Таранова

Техред Г. Дворина Корректор 3. Тарасова

Редактор Т. Пилипенко

За,каз 2960/17 Изд. № 1803 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 формования мерных гранул из высоковязкого глинистого материала, лопасти установлены по отношению к перфорированной стенке барабана под углом, меньшим половины угла трения материала, а режущие пластины жестко закреплены на концах лопастей,
