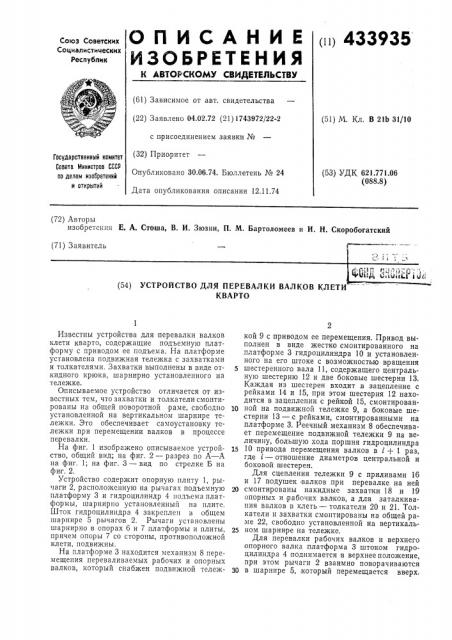

(и) 433935...........,ОПИСАНИЕ "" """""::""" И 3 О Б Р Е Т Е Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 04.02.72 (21) 1743972/22-2 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень Л" 24

Дата опубликования описания 12.11.74 (51) М. Кл. В 21b 31/10

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.771.06 (088.8) (72) Авторы изобретения Е. А, Стоша, В. И. Зюзин, П. M. Бартоломеев и И. Н, Скоробогатский (71) Заявитель

Ч М Д i i i; Ui < 1" j 1 ц с1 (54) УСТРОЙСТВО ДЛЯ ПЕРЕВАЛКИ ВАЛКОВ КЛЕТИ

КВАРТО

Известны устройства для перевалки валков клети кварто, содержащие подъемную платформу с приводом ее подъема. На платформе установлена подвижная тележка с захватками и толкателями. Захватки выполнены в виде откидного крюка, шарнирно установленного на тележке.

Описываемое устройство отличается от известных тем, что захватки и толкатели смонтированы на общей поворотной раме, свободно установленной на вертикальном шарнире тележки. Это обеспечивает самоустановку тележки при перемещении валков в процессе перевалки.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 2.

Устройство содержит опорную плиту 1, рычаги 2, расположенную на рычагах подъемную платформу 3 и гидроцилиндр 4 подъема платформы, шарнирно установленньш на плите.

Шток гидроцилиндра 4 закреплен в общем шарнире 5 рычагов 2. Рычаги установлены шарнирно в опорах 6 и 7 платформы и плиты, причем опоры 7 со стороны, противоположной клети, подвижны.

На платформе 3 находится механизм 8 перемещения переваливаемых рабочих и опорных валков, который снабжен подвижной тележ2 кой 9 с приводом ее перемещения. Привод выполнен в виде жестко смонтированного на платформе 3 гидроцилиндра 10 и установленного на его штоке с возможностью вращения

s шестеренного вала 11, содержащего центральную шестерню 12 и две боковые шестерни 13.

Каждая из шестерен входит в зацепление с рейками 14 и 15, при этом шестерня 12 находится в зацеплении с рейкой 15, смонтировант0 ной на подвижной тележке 9, а боковые шестерни 13 — с рейками, смонтированными на платформе 3. Реечный механизм 8 обеспечивает перемещение подвижной тележки 9 на величину, большую хода поршня гидроцилиндра

15 10 привода перемещения валков в i+ 1 раз, где i — отношение диаметров центральной и боковой шестерен.

Для сцепления тележки 9 с приливами 16 и 17 подушек валков при перевалке на ней

20 смонтированы накидные захватки 18 и 19 опорных и рабочих валков, а для заталкивания валков в клеть — толкатели 20 и 21. Толкатели и захватки смонтированы на общей раме 22, свободно установленной на вертикаль25 ном шарнире на тележке.

Для перевалки рабочих валков и верхнего опорного валка платформа 3 штоком гидроцилиндра 4 поднимается в верхнее положение, при этом рычаги 2 взаимно поворачиваются

30 в шарнире 5, который перемещается вверх, 433935

Затем штоком гидроцилиндра 10 механизма перемещения валков осуществляется перемещение шестеренного вала 11, который получает также вращательное движение, так как боKoBble шестерни 13 перекатываются по неподвижным рейкам 15, установленным на платформе 3. При этом центральная шестерня 12, также вращаясь и перемещаясь, двигает зубчатую рейку 14 и тележку 9 в сторону рабочей клети.

После подведения тележки к валкам соответствующие захватки 19 и 18 накидываются на приливы подушек, рабочих или опорных валков и при перемещении тележки в сторону обслуживания валки выкатываются на направляющие платформы 3, где они заменяются на новые. Новые валки толкателями 20 и 21 при перемещении тележки заводятся в клети. Перевалка ппжпсго опорного палка осуществляется аналогичным образом при опущенном положении платформы 3.

Предмет изобретения

Устройство для перевалки валенков клстп кварто, содержащее подъемную платформу с

10 приводом ее подьсма, подвижную, установленную на платформе тележку с захватками и голкателями, отличающееся тем, что, с целью самоустановки тележки при перемещении валков в процессе перевалки, захватки и

15 толкатели смонтированы на общей поворотной раме, свободно установленной на вертикаль»oм шарнире тележки.

433935 био б

Фиг. 7

Составитель В. Васильева

Корректоры: М. Коробова и О. Данишева

Техред Г. Дворина

Редактор Т. Горячева

Типогоафия, пр. Сапунова, 2

Заказ 2959/7 Изд, № 1770 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
