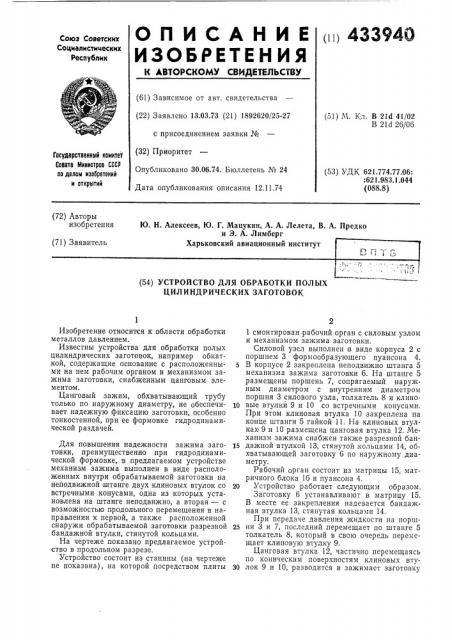

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (ii) 43394Î

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.03.73 (21) 1892620/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень ¹ 24

Дата опубликования описания 12.11.74 (51) М. Кл. В 2ld 41/02

В 21cI 26/06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.774.77.06:

:621.983.1.044 (088.8) (72) Авторы изобретения

Ю. Н. Алексеев, Ю. Г. Мацукин, А. А. Лелета, В. А. Предко и Э. А. Лимберг (71) Заявитель

Харьковский авиационный институт (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЛЫХ

ЦИЛИНДРИЧЕСКИХ ЗАГОТОВОК

Изобретение относится к области обработки металлов давлением.

Известны устройства для обработки полых цилиндрических заготовок, например обкаткой, содержащие основание с расположенными на нем рабочим органом и механизмом зажима заготовки, снабженным цанговым элементом.

Цанговый зажим, обхватывающий трубу только по наружному диаметру, не обеспечивает надежную фиксацию заготовки, особенно тонкостенной, при ее формовке гидродинамической раздачей.

Для повышения надежности зажима заготовки, преимущественно при гидродинамической формовке, в предлагаемом устройстве механизм зажима выполнен в виде расположенных внутри обрабатываемой заготовки на неподвижной .штанге двух клиновых втулок со встречными конусами, одна из которых установлена на штанге неподвижно, а вторая — с возможностью продольного перемещения в направлении к первой, а также расположенной снаружи обрабатываемой заготовки разрезной бандажной втулки, стянутой кольцами.

На чертеже показано предлагаемое устройство в продольном разрезе.

Устройство состоит из станины (на чертеже не показана), на которой посредством плиты

1 смонтирован рабочий орган с силовым узлом и механизмом зажима заготовки.

Силовой узел выполнен в виде корпуса 2 с поршнем 3 формообразующего пуансона 4.

В корпусе 2 закреплена неподвижно штанга 5 механизма зажима заготовки 6. На штанге 5 размещены поршень 7, сопрягаемый наружным диаметром с внутренним диаметром поршня 3 силового узла, толкатель 8 и клинот0 вые втулки 9 и 10 со встречными конусами.

При этом клиновая втулка 10 закреплена на конце штанги 5 гайкой 11. На клиновых втулках 9 и 10 размещена цанговая втулка 12. Механизм зажима снабжен также разрезной бан1s дажной втулкой 13, стянутой кольцами 14, обхватывающей заготовку б по наружному диаметру.

Рабочий орган состоит из матрицы 15, матричного блока 16 и пуансона 4.

20 Устройство работает следующим образом.

Заготовку б устанавливают в матрицу 15.

В месте ее закрепления надевается бандажная втулка 13, стянутая кольцами 14.

При передаче давления жидкости на порш25 ни 3 и 7, последний перемещает по штанге 5 толкатель 8, который в свою очередь перемещает клиновую втулку 9.

Цанговая втулка 12, частично перемещаясь по коническим поверхностям клиновых вту30 лок 9 и 10, разводится и зажимает заготовку

433940

Составитель Н. Жильцов

Техред Г. Дворина

Редактор Н, Суханова

Корректоры: М. Коробова и О. Данишева

Заказ 2959/1! Изд. № 1770 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

6 по ее внутреннему диаметру. При этом бандажная втулка 13 создает реактивную опору, чем предотвращается нежелательная деформация зажимаемого участка заготовки и обеспечивается надежная фиксация от продольного перемещения ее в процессе раздачи пуансоном 4 по матрице 15.

Предмет изобретения

Устройство для обработки полых цилиндрических заготовок, содержащее основание с расположенными на нем рабочим органом и механизмом зажима заготовки, снабженным цанговым элементом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности зажима заготовки, преимущественно при гидродинамической формовке, механизм зажима выпол5 нен в виде расположенных внутри обрабатываемой заготовки на неподвижной штанге двух клиновых втулок со встречными конусами, одна из которых установлена неподвижно, а вторая — с возможностью продольного пе10 ремещения в направлении к первой, а также расположенной снаружи обрабатываемой заготовки разрезной бандажной втулки, стянутой кольцами.
