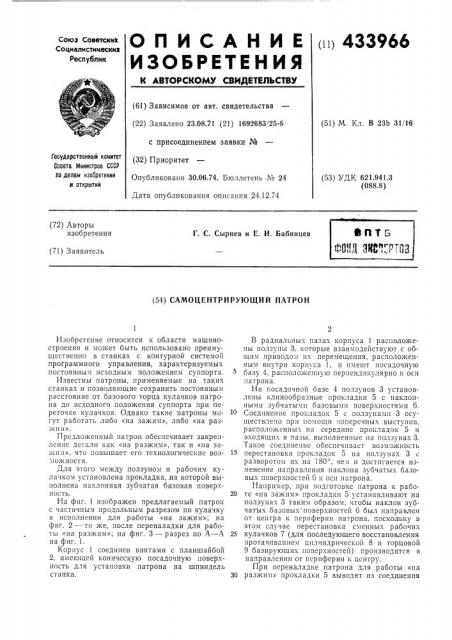

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 433966

Союз Советских

Социалистииеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 23.08.71 (21) 1692683!25-8 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 24.12.74 (51) М, Кл. В 23Ь 31/16

Государственный комитет

Совета Министров СССР ло делам иэооретений и открытий (53) УДК 621.941.3 (088.8) (72) Авторы изобретения

Г. С. Сырнев и Е. И, Бабинцев (71) Заявитель (54) САМОЦЕНТРИРУЮЩИЙ ПАТРОН

Изобретение относится к области машиностроения и может быть использовано преимущественно в станках с контурной системой программного управления, характеризуемых постоянным исходным положением суппорта.

Известны патроны, применяемые на таких станках и позволяющие сохранить постоянным расстояние от базового торца кулачков патрона до исходного положения суппорта при переточке кулачков. Однако такие патроны могут работать либо «на зажим», либо «на разж им>>.

Предложенный патрон обеспечивает закрепление детали как «на разжим», так и «на зажим», что повышает его технологические возмо>кности.

Для этого между ползуном и рабочим кулачком установлена прокладка,,на которой выполнена наклонная зубчатая базовая поверхность.

На фиг. 1 изображен предлагаемый патрон с частичным продольным разрезом по кулачку в исполнении для работы «на зажим»; на фиг. 2 — то же, после переналадки для работы «на разжим»; на фиг. 3 — разрез по А — А на фиг. 1.

Корпус 1 соединен винтами с планшайбой

2, имеющей коническую посадочную поверхность для установки патрона на шпиндель станка.

B радиаль; ых пазах корпуса 1 расположены ползуны 3, которые взаимодействуют с общим приводом их перемещения, расположенным внутри корпуса 1, и имеют посадочную базу 4, расположенную перпендикулярно к оси патрона.

На посадочной базе 4 ползунов 3 установлены клинообразные прокладки 5 с наклонными зубчатыми базовыми поверхностямп 6.

10 Соединение прокладок 5 с ползунамн 3 осуществлечо при помощи»оперечных выступов, расположенных на середине прокладок 5 и входящих в пазы. выполненные на ползунах 3.

Такое соединение обеспечивает возможность

15 перестановки прокладок 5 на ползунах 3 разворотом их на 180, чем и достигается изменение направления наклона зубчатых базовых поверхностей 6 к осн патрона.

Например, при подготовке патрона к рабо20 те «на зажим» прокладки 5 устанавливают на ползунах 3 таким образом, чтобы наклон зубчатых базовых поверхностей 6 был направлен от центра к периферии патрона, поскольку в этом случае перестановка сменных рабочих

25 кулачков 7 (для последующего восстановления протачиванием цилиндрической 8 и торцовой

9 базирующнх поверхностей) производится в направлении от периферии к центру.

При переналадке патрона для работы «на

30 разжим» прокладки 5 выводят из соединения

433966 с ползунами 3, разворачивают на 180 и в таком положении вновь устанавливают на посадочной базе 4 ползунов 3. Тем самым достигается необходимое для данного случая изменение направления наклона зубчатых базовых поверхностей 6 к оси патрона.

Для исключения случаев травматизма, которые могли бы возникнуть во время переналадки патрона из-за срыва и разлета прокладок 5 при случайном пуске шпинделя станка, прокладки закрепляют на ползунах 3 с помощью винтов 10.

Сменные рабочие кулачки 7 устанавливают на зубчатые базовые поверхности 6 и закрепляют на,них с помощью болтов 11 и сухарей

12, размещенных в Т-образных пазах ползунов 3.

После установки и крепления на ползунах патрона сменные рабочие кулачки 7 протачивают «по месту», оформляя тем самым цилиндрическую-8 и торцовую 9 базирующие поверхности,,кото1 ые занимают при этом определенное пространственное положение относительно фиксированного исходного положения суппорта станка.

При повторных использованиях комплекта сменных рабочих кулачков 7, последние устанавливают на зубчатых базовых поверхностях

6 со смещением на один зуб относительно предыдущего положения.

В результате такой перестановки происходит не только радиальное, но и осевое смещение сменных рабочих кулачков 7 и соответственно ранее оформленных на них базирующих поверхностей, как и в известных патронах.

Тем самым обеспечиваются припуски под протачивание при восстановлении как цилиндрической 8, так и торцовой 9 базирующих поверхностей при безусловном сохранении их пространственного положения относительно исходного положения суппорта станка.

Работа описываемого патрона полностью соответствует работе как универсальных, так и известных самоцентрирующих патронов.

Подлежащее обработке изделие 13 вручную

10 устанавливают на торцовую базирующую поверхность 9 сменных рабочих кулачков 7 и слегка прижимают к ней. При радиальном перемещении ползунов 3 патрона под воздействием общего привода осуществляется последо15 вательно центрирование и зажим изделия 13 по цилиндрической базирующей поверхности 8.

Разжим и освобождение изделия 13 осуществляется при радиальном перемещении ползунов 3 патрона в обратном направлении, так

20 же под соответствующим воздействием общего привода их перемещений.

Предмет изобретения

Самоцентрирующий патрон, преимуществен25 но для станков с контурной системой программного управления, характеризуемых по-. стоянным исходным положением суппорта, в корпусе которого размещены несущие сырые рабочие кулачки ползуны, снабженные наЗо клонными к оси патрона зубчатыми базовыми поверхностями, отличающийся тем, что, с целью расширения технологических возможностей патрона, между ползуном и рабочим кулачком установлена прокладка, на которой

35 выполнена наклончая зубчатая базовая поверхность.
