Гравитационный стеллаж

Иллюстрации

Показать все

Реферат



(ii) 434047

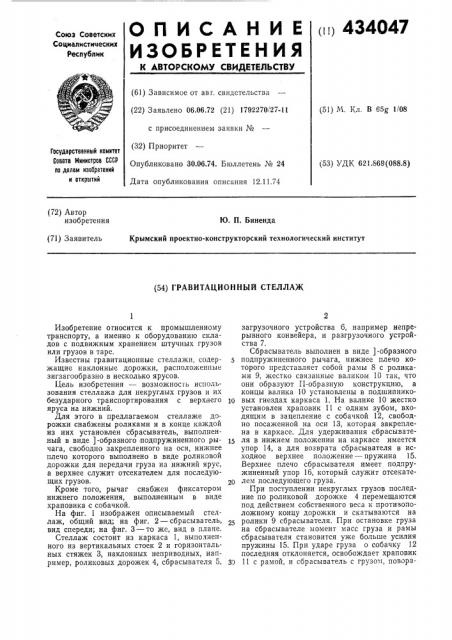

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авг. свидетельства (22) Заявлено 06.06.72 (21) 1792270/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень ¹ 24

Дата опубликования описания 12.11.74 (51) М. Кл. В 65g 1/08

Государственный каиитет

Совета Миниатрав СССР ао делам изобретений и открытий (53) УДК 621.869(088.8) (72) Автор изобретения

Ю. П. Биненда

Крымский проектно-конструкторский технологический институт (71) Заявитель (54) ГРАВИТАЦИОННЫЙ СТЕЛЛАЖ

Изобретение относится к промышленному транспорту, а именно к оборудованию складов с подвижным хранением штучных грузов или грузов в таре.

Известны гравитационные стеллажи, содержащие наклонные дорожки, расположенные зигзагообразно в несколько ярусов.

Цель изобретения — возможность использования стеллажа для некруглых грузов и их безударного транспортирования с верхнего яруса на нижний.

Для этого в предлагаемом стеллаже дорожки снабжены роликами и в конце каждой из них установлен сбрасыватель, выполненный в виде )-образного подпружиненного рычага, свободно закрепленного на оси, нижнее плечо которого выполнено в виде роликовой дорожки для передачи груза на нижний ярус, а верхнее служит отсекателем для последующих грузов.

Кроме того, рычаг снабжен фиксатором нижнего положения, выполненным в виде храповика с собачкой.

На фиг. 1 изображен описываемый стеллаж, общий вид; на фиг. 2 — сбрасыватель, вид спереди; на фиг. 3 — то же, вид в плане.

Стеллаж состоит из каркаса 1, выполненного из вертикальных стоек 2 и горизонтальных стяжек 3, наклонных неприводных, например, роликовых дорожек 4, сбрасывателя 5, загрузочного устройства 6, например непрерывного конвейера, и разгрузочного устройства 7.

Сбрасыватель выполнен в виде )-образного подпружиненного рычага, нижнее плечо которого представляет собой рамы 8 с роликами 9, жестко связанные валиком 10 так, что они образуют П-образную конструкцию, а концы валика 10 установлены в подшипнико10 вых гнездах каркаса 1. На валике 10 жестко установлен храповик 11 с одним зубом, входящим в зацепление с собачкой 12, свободно посаженной на оси 13, которая закречлена в каркасе. Для удерживания сбрасывателя в нижнем положении на каркасе имеется упор 14, а для возврата сбрасывателя в исходное верхнее положение — пружина 15.

Верхнее плечо сбрасывателя имеет подпружиненный упор 16, который служит отсекателем последующего груза.

При поступлении некруглых грузов последние по роликовой дорожке 4 перемещаются под действием собственного веса к противоположному концу дорожки и скатываются на ролики 9 сбрасывателя. При остановке груза на сбрасывателе момент масс груза и рамы сбрасывателя становится уже больше усилия пружины 15. При ударе груза о собачку 12 последняя отклоняется, освобождает храповик

3) 11 с рамой, и сбрасыватель с грузом, повора434047 чиваясь вокруг оси, останавливается на упоре 14. Одновременно отсекатель, поворачиваясь совместно с грузом вокруг оси, отсекает на дорожке последующий груз. Со сбрасывателя груз скатывается на обратную дорожку, перемещается по роликам к противоположному сбрасывателю и далее через всю систему — к выходному концу дорожек. После освобождения грузом сбрасывателя последний под действием пружины возвращается в исходное положение, отсека тель освобождает груз, находящийся на .предыдущей дорожке, и груз попадает на сбрасыватель. При этом храповик, возвратясь в исходное положение, стопорится собачкой 12 от преждевременного поворота сбрасывателя при неполной остаstowe груза. Загрузка грузов в стеллажи может производиться устройством 6, расположенным стационарно на самом верхнем ярусе стеллажа. Разгрузка стеллажа производится устройством 7 с нижнего яруса стеллажа.

Предмет изобретения

1. Гравитационный стеллаж, содержащий наклонные дорожки, расположенные зигзаго5 образно в несколько ярусов, о тл и ч а ю щ и йс я тем, что, с целью обеспечения возможности использования его для некруглых грузов и их безударного транспортирования с верхнего яруса на нижний, дорожки снабжены ролика10 ми и в конце каждой из них установлен сбрасыватель, выполненный в виде )-образного подпружиненного рычага, свободно закрепленного на оси, нижнее плечо которого выполнено в виде роликовой дорожки для передачи

15 груза на нижний ярус, а верхнее служит отсекателем для .последующих грузов.

2. Стеллаж по п. 1, отлича ющийся тем, что рычаг снабжен фиксатором нижнего положения, выполненным в виде храповика с со20 бачкой.
