Теплоизоляционная масса

Теплоизоляционная масса

Иллюстрации

Показать все

Реферат

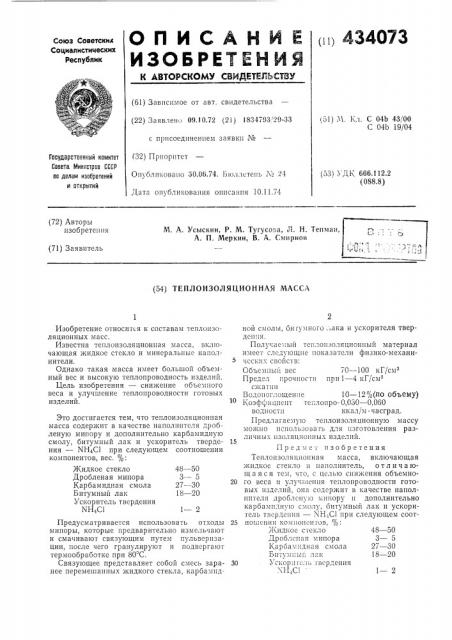

(11) 434073

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 09.10.72 (21) 1834793 29-33 (51) Ч. Кл. С 04b 43/00

С 04b 19/04 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 10.11.74

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (o3) УДК 666.112.2 (088.8) (72) Авторы изобретешгя

M. А. Усыскин, Р. М. Тугусо:a, Л. H. Тепман, Л. П. Меркин, В. А. Смирнов (71) Заявитель (54) ТЕПЛО ИЗОЛЯ ЦИО Н НАЯ МАССА

Изобретение относится к составам теплоизоляционных масс.

Известна теплоизоляционная масса, включающая жидкое стекло и минеральные наполнители.

Однако такая масса имеет большой объемный вес и высокую теплопроводность изделий.

Цель изобретения — снижение объемного веса и улучшение теплопроводности готовых изделий.

Это достигается тем, что теплоизоляционпая масса содержит в качестве наполнителя дробленую мипору и дополнительно карбамидную смолу, битумный лак и ускоритель твердения — NH4C1 при следующем соотношении компонентов, вес. %:

Жидкое стекло 48 — 50

Дробленая мипора 3 — 5

Карбамидная смола 27 — 30

Битумный лак 18 — 20

Ускоритель твердения

NH4С1 1 — 2

Предусматривается использовать отходы мипоры, которые предварительно измельчают и смачивают связующим путем пульверизации, после чего гранулируют и подвергают термообработке при 80 С.

Связующее представляет собой смесь заранее перемешанных жидкого стекла, карбампдной смолы, бигумного,,ака и ускорителя твердеп. я.

Получаемый теплоизоляционных материал имеет следующие показатели физико-механических свойств:

Объемный вес 70 — 100 кГ/смз

Предел прочности при 1 — 4 кГ/см сзкатии

Водопоглощение 10 — 12Япо объему)

Коэффициент те,-,лопро- 0,030 — 0,060 водности ккал/м часград.

Предлагаемую теплоизоляционную массу з)о>кно использовать для изготовления раз15 личных изоляционных изделий.

Предме r изобретения

Теплоизоляцпонная масса, включающая жидкое стекло и наполнитель, о т л и ч а ющ а я с я тем, что, с целью снижения объемно20 го веса и улу ппенпя теплопроводности готовых изделий, она содержит в качестве наполнителя дроблену о минору и дополнительно карбампдную смолу, битумньш лак и ускоритель твердеиия — ХН4С1 при следующем соот25 HorcfiH)4 компонентов, %:

Жид) .Ос стекло 48 — 50

Дроблепая минора 3 — 5

Kàðoàìпдная смола 27 — 30

Бптумпьп: лак 18 — 20

Ускоритель гвсрдения

ХН4С1 1 — 2
