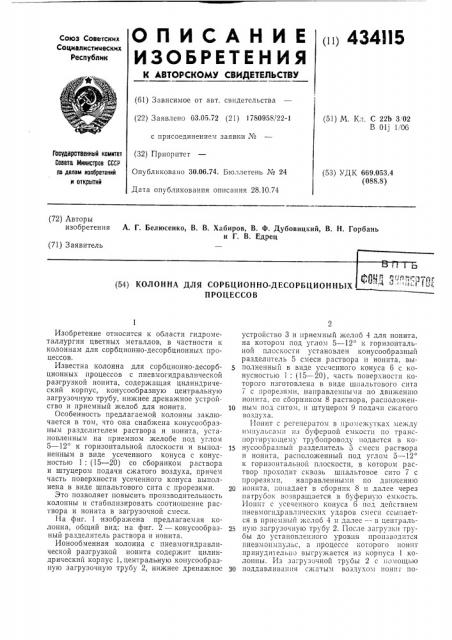

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (1ц 434И5

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 03.05.72 (21) 1780958/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 28.10.74 (51) М. Кл. С 22Ь 3/02

В 011 106

Гасударственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 669.053.4 (088.8) (72) Авторы изобретения А. Г. Белюсенко, В. В. Хабиров, В. Ф. Дубовицкий, В. Н. Горбань и Г. В. Едрец (71) Заявитель (54) КОЛОННА ДЛЯ СОРБЦИОНН

ПРОЦЕССОВ

Изобретение относится к области гидрометаллургии цветных металлов, в частности к колоннам для сорбционно-десорбционных процессов.

Известна колонна для сорбционно-десорб- 5 ционных процессов с пневмогидравлической разгрузкой ионита, содержащая цилиндрический корпус, конусообразную центральную загрузочную трубу, нижнее дренажное устройство и приемный желоб для ионита. 10

Особенность предлагаемой колонны заключается в том, что она снабжена конусообразным разделителем раствора и ионита, установленным на приемном желобе под углом

5 — 12 к горизонтальной плоскости и выполненным в виде усеченного конуса с конусностью 1: (15 — 20) со сборником раствора и штуцером подачи сжатого воздуха, причем часть поверхности усеченного конуса выполнена в виде шпальтового сита с прорезями. 20

Это позволяет повысить производительность колонны и стабилизировать соотношение раствора и ионита в загрузочной смеси.

11а фиг. 1 изображена предлагаемая колонна, общий вид; на фиг. 2 — конусообраз- 25 ный разделитель раствора и ионита.

Ионообменная колонна с пневчогидравлической разгрузкой ионита содержит цилиндрический корпус 1, центральную конусообразную загрузочную трубу. 2, нижнее дренажное 30 устройство 3 и приемный желоб 4 для ионита, на котором под углом 5 — 12 к горизонтальной плоскости установлен конусообразный разделитель 5 смеси раствора и ионита, выполненный в виде усеченного конуса 6 с конусностью 1: (15 — 20), часть поверхности которого изготовлена в виде шпальтового сита

7 с прорезями, направленнычп по движению ионита, со сборником 8 раствора, расположенным под ситом, и штуцером 9 подачи сжатого воздуха.

Ионит с регепсратом в промежутках между импульсами из буферной емкости по транс»opтирующему трубопроводу подается в конусообразный разделитель 5 cìåñè раствора и ионита, расположенньш под углом 5 — 12 к горизонтальной плоскости, в котором раствор проходит сквозь шпальтовое сито 7 с прорезями, направленными по движению ионита, попадает в сборник 8 и далее через патрубок возвращается в буферную емкость.

Иоппт с усеченного конуса 6 под действием пневмогидравлических ударов смеси ссыпается в приемный желоб 4 и далее -- в центральную загрузочную трубу 2. Г1осле загрузки трубы до установленного уровня производится пневмоичпульс, в процессе которого поинт принудительно выгружается из корпуса 1 коИз загp) 30 IHQII Tp) 0bI 2 с пом ощью поддавливанпя сжатым воздухом понит по434115

Жом - о оо о

Уиг. g 1 пг. 1

Редактор Е. Ц1епелева

Корректор Н. Стельмах

Составитель С. Колотушкина

3 а к аз 2901/2 Изд. ¹ 1740 Тирах< 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ступает в корпус 1 колонны. Поддавливапие ионита в центральной загрузочной трубе производят сжатым воздухом, который подается через штуцер 9 конусообразного разделителя. При этом происходит очистка шпальтового сита, что предотвращает его забивание мелким ионитом и механическими примесями.

Технологический раствор для сор бции-дссорбции подается на зеркало колонны и, фильтруясь через слой ионнта и дренажное устройство, выводится из колонны. Также выводится н раствор, транспортирующий ионит.

В предлагаемой колонне с конусообразным разделителем, установленным на приемном желобе под углом 5 — 12 к горизонтальной плоскости, объем раствора, транспортирующего ионит, резко снижается (соотношение раствора и ионита в смеси на сходе конусообразного разделителя уменьшается с 1: 1 до

0,2: 1, тем самым уменьшается балластная нагрузка, что дает возможность повысить производительность колонны. Так, при испытании ее на операции десорбции молибдена балластная нагрузка на колонну сократилась на 23 — 30о7о и было обеспечено практически постоянное соотношение ионита и раствора в загрузочной смеси.

Предмет изобретения

Колонна для сорбциопно-десорбционных процессов с пневмогидравлической разгрузкой ионпта, содержащая цилиндрический кор10 пус, конусообразную центральную загрузочную трубу, нижнее дренажное устройство и приемный желоб для ионита, отл и ч а ющ а я с я тем, что, с целью повышения производительности колонны и стабилизации соот15 ношения раствора и ионита в загрузочной смеси, колонна снабжена конусообразным разделителем раствора и ионита, установленным на приемном желобе под углом 5 — 12 к горизонтальной плоскости и выполненным

20 в виде усеченного конуса с конусностью

1: (15 — 20) со сборником раствора и штуцером подачи сжатого воздуха, причем часть поверхности усеченного конуса выполнена в виде шпальтового сита с прорезями.
