Металлокерамический твердый сплав

Металлокерамический твердый сплав

Иллюстрации

Показать все

Реферат



434323..

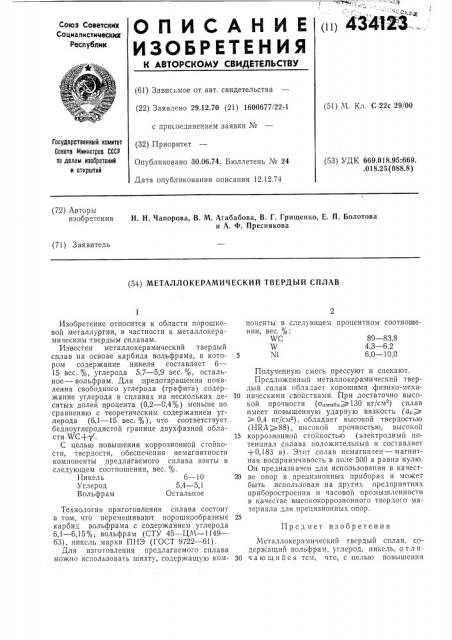

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсни т

Социалистических

Республин (61) Зависимое от авт. свидетельства (22) Заявлено 29.12.70 (21) 1600677/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 30.06,74. Бюллетень № 24

Дата опубликования описания 12.12.74 (51) М. Кл. С 22с 29/00

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 669.018.95:669. .018.25 (088.8) (72) Авторы изобретения

И. Н. Чапорова, В. М. Агабабова, В. Г. Грищенко, E. П. Болотова и А. Ф. Преснякова (71) Заявитель (54) МЕТАЛЛОКЕРАМИЧЕСКИЙ ТВЕРДЫЙ СПЛАВ процентном соотношепопенты в следующем нии, вес. %:

WC

5 Ni

89 — 83,8

4,3 — 6,2

6,0 — 10,0

Предмет изобретения

Изобретение относится к области порошковой металлургии, в частности к металлокерамическим твердым сплавам.

Известен металлокерамический твердый сплав на основе карбида вольфрама, в котором содержание никеля составляет 6—

15 вес. %, углерода 5,7 — 5,9 вес. %, остальное — вольфрам. Для предотвращения появления свободного углерода (графита) содержание углерода в сплавах на нескольких десятых долей процента (0,2 — 0,4%) меньше по сравнению с теоретическим содержанием углерода (6,1 — 15 вес. %), что соответствует бедноуглеродистой границе двухфазной области %С+у .

С целью повышения коррозионной стойкости, твердости, обеспечения немагнитности компоненты предлагаемого сплава взяты в следующем соотношении, вес. %.

Никель 6 — 10

Углерод 5,4 — 5,1

Вольфрам Остальное

Технология приготовления сплава состоит в том, что перемешивают порошкообразные карбид вольфрама с содержанием углерода

6,1 — 6,15%, вольфрам (СТУ 45 — ЦМ вЂ” 1149—

63), никель марки ПНЭ (ГОСТ 9722 — 61).

Для изготовления предлагаемого сплава можно использовать шихту, содержащую комПолученную смесь прессуют и спекают.

Предложенный металлокерамический твердый сплав обладает хорошими физико-меха10 ническими свойствами. При достаточно высокой прочности (o„äðöb )) 130 кг/см ) сплав имеет повышенную ударную вязкость (а„-)

) 0,4 кг/см ), обладает высокой твердостью (HRA) 88), высокой прочностью, высокой

15 коррозионной стойкостью (электродный потенциал сплава положительный и составляет

+0,183 в). Этот сплав немагнитеп — магнитная восприимчивость в поле 500 а равна нулю.

Он предназначен для использования в качест20 ве опор в прецизионных приборах и может быть использован на других предприятиях приборостроения и часовоп промышленности в качестве высококоррозионного твердого материала для прецизионных опор.

Металлокерамический твердый сплав, содержащий вольфрам, углерод, никель, о т л и30 ч а ю шийся тем, что, с целью повышения

434123

Корректор Е. Рогайлина

Редактор Г. Тимофеева

Заказ 3217/7 Изд. № 1849 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 коррозионной стойкости, твердости, обеспечения немагнитности, его компоненты взяты в следующем соотношении, вес. .

Составитель В. Нарва

Техред Л. Акимова

Никель

Углерод

Вольфрам б — 10

5,4 — 5,1

Остальное
