Способ термолгнханической обработки конденсаторной фольги из алюминияв п т б f,(^yp q^f;l^^"t1qh'uuilf, -^ '•• ••-' • ^'*f

Способ термолгнханической обработки конденсаторной фольги из алюминияв п т б f,(^yp q^f;l^^"t1qh'uuilf, -^ '•• ••-' • ^'*f

Иллюстрации

Показать все

Реферат

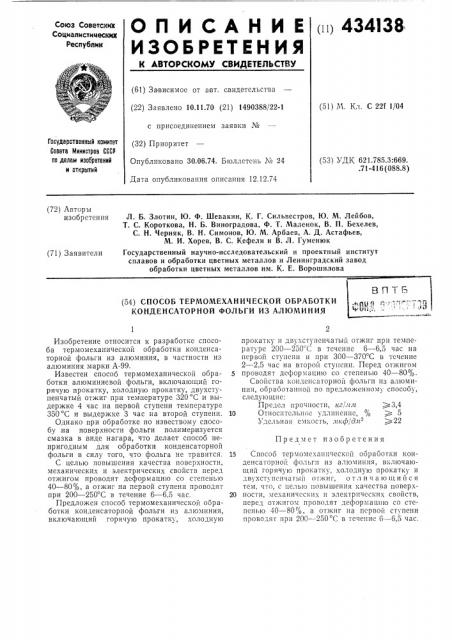

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 434I38

Союз Советски1т

Социалистимески1т

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 10.11.70 (21) 1490388/22-1 (51) М. Кл. С 22f 1/04 с присоединением заявки №

Государственный комитет

Совета Министров СССР аа делам изобретений и открытий (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 12.12.74 (53) УДК 621.785.3:669..71-416 (088.8) (72) Авторы изобретения

Л. Б. Злотин, Ю. Ф. Шевакин, К. Г. Сильвестров, Ю. М. Лейбов, Т. С, Короткова, Н. Б. Виноградова, Ф. T Маленок, В. П. Бехелев, С. Н. Черняк, В. Н. Симонов, Ю. М. Арбаев, А. Д. Астафьев, M. И. Хорев, В. С. Кефели и В. Л. Гуменюк

Государственный научно-исследовательский и проектный институт сплавов и обработки цветных металлов и Ленинградский завод обработки цветных металлов им. К. Е. Ворошилова (71) Заявители (54) СПОСОБ ТЕРМОМЕХАНИЧЕСКОЙ ОБРАБОТКИ

КОНДЕНСАТОРНОЙ ФОЛЬГИ ИЗ АЛЮМИНИЯ

Предмет изобретения

Изобретение относится к разработке способа термомеханической обработки конденсаторной фольги из алюминия, в частности из алюминия марки А-99.

Известен способ термомеханической обра- 5 ботки алюминиевой фольги, включающий горячую прокатку, холодную прокатку, двухступенчатый отжиг при температуре 320 С и выдержке 4 час на первой ступени температуре

350 С и выдержке 3 час на второй ступени. 10

Однако при обработке по извествому способу,на поверхности фольги полимеризуется смазка в виде нагара, что делает способ непригодным для обработки конденсаторной фольги в силу того, что фольга не травится. 15

С целью повышения качества поверхности, механических и электрических свойств перед отжигом проводят деформацию со степенью

40 — 80%, а отжиг на первой ступени проводят при 200 †2 С в течение 6 — 6,5 час. 20

Предложен способ термомеханической ооработки конденсаторной фольги из алюминия, включающий горячую прокатку, холодную прокатку н дву«ступенчатый отжиг при температуре 200 †250 в течение 6 — 6,5 час на первой ступени и при 300 †3 С в течение

2 — 2,5 час на второй ступени. Перед отжигом проводят деформацию со степенью 40 — 80%.

Свойства конденсаторной фольги из алюминия, обработанной по предложенному способу, следующие:

Предел прочности, ка/.ял ) 3,4

Относительное удлинение, % ) 5

Удельная емкость, якф/ди- ) 22

Способ термомс«анической обработки конденсаторной фольги нз алюминия, включающий горячую прокатку, «олодную прокатку и двухступенчатый отжиг, о т л и ч а ю щ и йс я тем, что, с целью повышения качества повер«ности, ме«аничccки«н электрически; свойств, перед отжигом проводят деформацшо со степенью 40 — 80%, а отжиг на псрвой ступени проводят при 200 †2 С в течение 6 — 6,5 час.
