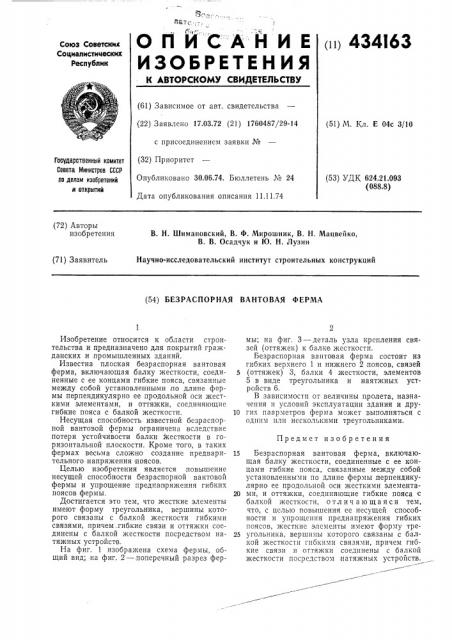

6.--.— лето; —, г-«÷ -, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ п 434!63

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 17.03.72 (21) 1760487/29-)4 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень ¹ 24

Дата опубликования описания 11.11.74 (51) М. Кл. Е 04с 3/10

Государственный комитет

Совета Мнннстрав СССР по делам изобретений и открытий (53) УДК 624.21.093 (088.8) (72) Авторы изобретения

В. Н. Шимановский, В. Ф. Мирошник, В. H. Мацвейко.

В. В. Осадчук и Ю. Н. Лузин

Научно-исследовательский институт строительных конструкций (71) Заявитель (54) БЕЗРАСПОРНАЯ ВАНТОВАЯ ФЕРМА

Предмет изобретения

Изобретение относится к области строительства и предназначено для покрытий гражданских и,промышленных зданий.

Известна плоская безраспорная вантовая ферма, включающая балку жесткости, соединенные с ее концами гибкие пояса, связанные между собой установленными,по длине фермы перпендикулярно ее продольной оси жесткими элементами, и оттяжки, соединяющие гибкие пояса с балкой жесткости.

Несущая способность известной безраспорной вантовой фермы ограничена,вследствие потери устойчивости балки жесткости в горизонтальной плоскости. Кроме того, в таких фермах весьма сложно создание предварительного напряжения поясов.

Целью изобретения является повышение несущей способности безраспорной вантовой фермы и упрощение преднапряжения гибких поясов фермы.

Достигается это тем, что жесткие элементы имеют форму треугольника, вершины которого связаны с балкой жесткости гибкими связями, причем. гибкие связи и оттяжки соединены с балкой жесткости посредством натяжных устройств.

На фиг. 1 изображена схема фермы, общий вид; на фиг. 2 — поперечный разрез фермы; на фиг. 3 — деталь узла крепления связей (оттяжек) к балке жесткости.

Безраспорная вантовая ферма состоит из гибких верхнего 1 и нижнего 2 поясов, связей

5 (оттяжек) 3, балки 4 жесткости, элементов

5 в виде треугольника и наятжных устройств 6.

В зависимости от величины пролета, назначения и условий эксплуатации здания и дру10 гих паарметров ферма может выполняться с одним пли несколькими треугольниками.

15 Безраспорная вантовая ферма, включающая балку жесткости, соединенные с ее концами гибкие пояса, связанные между собой установленными по длине фермы перпендикулярно ее продольной оси жесткими элемента20 ми, и оттяжки, соединяющие гибкие пояса с балкой жесткости, о тл и ч а ю щ а я с я тем, что, с целью повышения ее несущей способности и упрощения преднапряжения гибких поясов, жесткие элементы имеют форму тре25 угольника, вершины которого связаны с балкой жесткости гибкими связями, причем гибкие связи и оттяжки соединены с балкой жесткости посредством натяжных устройств.
