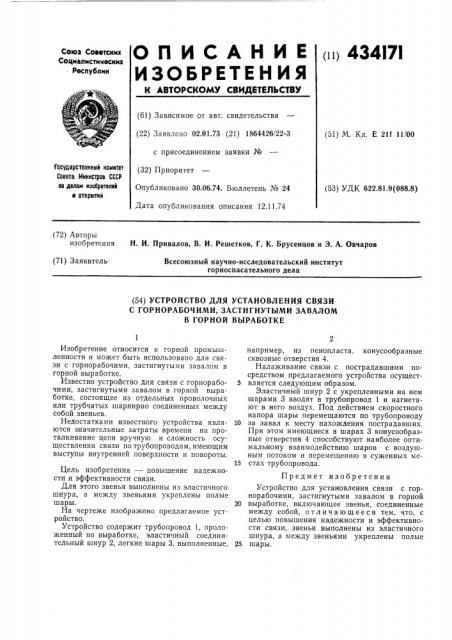

ОПИСАНИЕ

ИЗО6 РЕТЕ Н M $I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 434I7I

Союз Советских

Социалистических

Реслублин (61) Зависимое от авт. свидетельства (22) Заявлено 02.01.73 (21) 1864426/22-3 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 12.11.74 (51) М. Кл. Е 211 11/00

Гасударственный камитвт

Совета Министров СССР нв делам изобретений н открытий (53) УДК 622,81.9(088.8) (72) Авторы изобретения

Н. И. Привалов, В. И. Решетков, Г. К. Брусенцов и Э. А. Овчаров (71) Заявитель

Всесоюзный научно-исследовательский институт горноспасательного дела (54) УСТРОЙСТВО ДЛЯ УСТАНОВЛЕНИЯ СВЯЗИ

С ГОРНОРАБОЧИМИ, ЗАСТИГНУТЫМИ ЗАВАЛОМ

В ГОРНОЙ ВЫРАБОТКЕ

Изобретение относится к горной промышленности и может быть использовано для связи с горнорабочими, застигнутыми завалом в горной выработке.

Известно устройство для связи с горнорабочими, застигнутыми завалом в горной выработке, состоящее из отдельных проволочных или трубчатых шарнирно соединенных между собой звеньев.

Недостатками известного устройства являются значительные затраты времени на проталкивание цепи вручную и сложность осуществления связи по трубопроводам, имеющим выступы внутренней поверхности и повороты.

Цель изобретения — повышение надежности и эффективности связи.

Для этого звенья выполнены из эластичного шнура, а между звеньями укреплены полые шары.

На чертеже изображено предлагаемое устройство.

Устройство содержит трубопровод 1, проложенный по выработке, эластичный соединительный шнур 2, легкие шары 3, выполненные, например, из пенопласта, конусообразные сквозные отверстия 4.

Налаживание связи с пострадавшими посредством предлагаемого устройства осущест5 вляется следующим образом.

Эластичный шнур 2 с укрепленными на нем шарами 3 вводят в трубопровод 1 и нагнетают в него воздух. Под действием скоростного напора шары перемещаются по трубопроводу

10 за завал к месту нахождения пострадавших.

При этом имеющиеся в шарах 3 конусообразные отверстия 4 способствуют наиболее оптимальному взаимодействию шаров с воздушным потоком и перемещению в суженных ме15 стах трубопровода.

Предмет изобретения

Устройство для установления связи с горнорабочими, застигнутыми завалом в горной

20 выработке, включающее звенья, соединенные между собой, отличающееся тем, что, с целью повышения надежности и эффективности связи, звенья выполнены из эластичного шнура, а между звеньями укреплены полые

25 шары.
