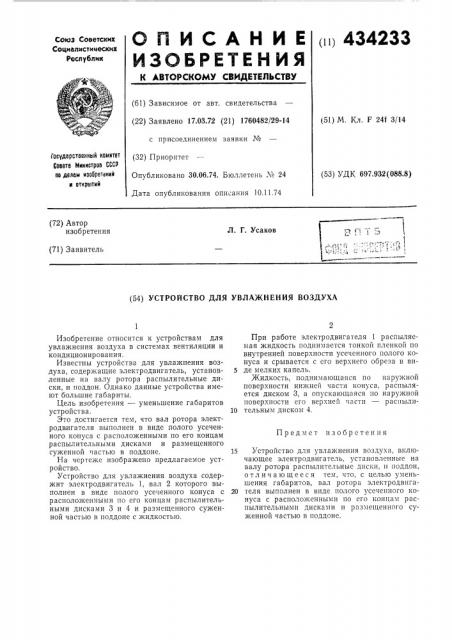

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п11 434233
Союз Советских
Социалистимеских
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 17.03.72 (21) 1760482/29-14 с присоединением заявки М (32) Приоритет
Опубликовано 30,06.74. Бюллетень X 24
Дата опубликования описания 10.11.74 (51) М. Кл. F 24f 3/14
Гасударственный квинтет
Саввтв Миниатрав СССР еа делам изоаретений и аткрытий (53) УДК 697.932(088.8) (72) Автор изобретения
Л. Г. Усаков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УВЛАЖНЕНИЯ ВОЗДУХА
Изобретение относится к устройствам для увлажнения воздуха в системах вентиляции и кондиционирования.
Известны устройства для увлажнения воздуха, содержащие электродвигатель, установленные на валу ротора распылительные диски, и поддон. Однако данные устройства имеют большие габариты.
Цель изобретения — уменьшение габаритов устройства.
Это достигается тем, что вал ротора электродвигателя выполнен в виде полого усеченного конуса с расположенными по его концам распылительными дисками и размещенного суженной частью в поддоне.
На чертеже изображено предлагаемое устройство.
Устройство для увлажнения воздуха содержит электродвигатель 1, вал 2 которого выполнен в виде полого усеченного конуса с расположенными по его концам распылительными дисками 3 и 4 и размещенного суженной частью в поддоне с жидкостью.
При работе электродвигателя 1 распыляемая жидкость поднимается тонкой пленкой по внутренней поверхности усеченного полого конуса и срывается с его верхнего обреза в ви5 де мелких капель.
Жидкость, поднимающаяся по наружной поверхности нижней части конуса, распыляется диском 3, а опускающаяся по наружной поверхности его верхней части — распыли10 тельным диском 4.
Предмет изобретения
15 Устройство для увлажнения воздуха, включающее электродвигатель, установленные на валу ротора распылительные диски, и поддон, отличающееся тем, что, с целью уменьшения габаритов, вал ротора электродвига20 теля выполнен в виде полого усеченного конуса с расположенными по его концам распылительными дисками и размещенного суженной частью в поддоне.
434233
Составитель А. Аничкин
Техред Н. Куклина
Редактор T. Пилипенко
Корректор О. Тюрина
Заказ 2906!5 Изд. № 1742 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
