Реферат

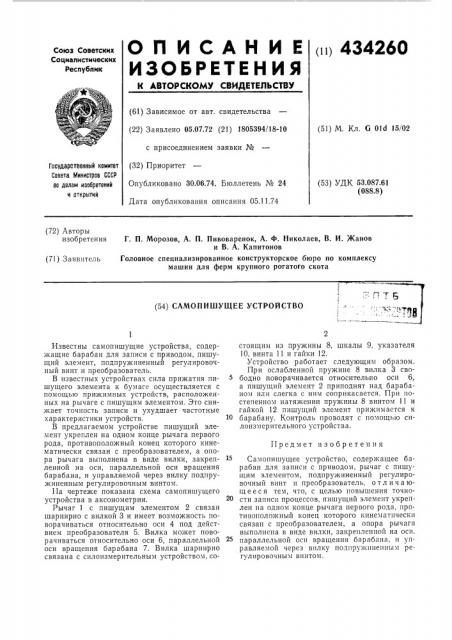

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 434260

Союз Советских

Социалистицеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 05.07.72 (21) 1805394/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 05.11.74 (51) M. Кл. G 01д 15/02

Гасударственный камитет

Совета Министрае СССР на делам иэабретений и аткрытий (53) УДК 53.087.61 (088.8) (72) Авторы изобретения

Г. П. Морозов, А. П. Пивоваренок, А. Ф. Николаев, В. И. Жанов и В, А. Капитонов (71) Заявитель

Головное специализированное конструкторское бюро по комплексу машин для ферм крупного рогатого скота (54) САМОПИШУЩЕЕ УСТРОЙСТВО

Предмет изобретения

Известны самопишущие устройства, содержащие барабан для записи с приводом, пишущий элемент, подпружиненный регулировочный винт и преобразователь.

В известных устройствах сила прижатия пишущего элемента к бумаге осуществляется с помощью прижимных устройств, расположенных на рычаге с пишущим элементом. Это снижает точность записи и ухудшает частотные характеристики устройств.

В предлагаемом устройстве пишущий элемент укреплен на одном конце рычага первого рода, противоположный конец которого кинематически связан с преобразователем, а опора рычага выполнена в виде вилки, закрепленной на оси, параллельной оси вращения барабана, и управляемой через вилку подпружиненным регулировочным винтом.

I1à чертеже показана схема самопишущего устройства в аксонометрии.

Рычаг 1 с пишущим элементом 2 связан шарнирно с вилкой 3 и имеет возможность поворачиваться относительно оси 4 под действием преобразователя 5. Вилка может поворачиваться относительно оси 6, параллельной оси вращения барабана 7. Вилка шарнирно связана с силоизмерительным устройством, состоящим из пружины 8, шкалы 9. указателя

10, винта 11 и гайки 12.

Устройство работает следующим образом.

При ослабленной пружине 8 вилка 3 свободно поворачивается относительно оси 6, а пишущий элемент 2 приподнят над барабаном или слегка с ним соприкасается. При постепенном натяжении пружины 8 винтом 11 и гайкой 12 пишущий элемент прижимается к барабану. Контроль проводят с помощью с«лоизмерительного устройства.

Самопишущее устройство, содержащее барабан для записи с приводом, рычаг с пишущим элементом, подпружиненный регулировочный винт и преобразователь, о т л и ч а ющ е е с я тем, что, с целью повышения точности записи процессов, пишущий элемент укреплен на одном конце рычага первого рода, противоположный конец которого кинематически связан с преобразователем, а опора рычага выполнена в виде вилки, закрепленной на оси. параллельной оси вращения барабана, и управляемой через вилку подпружиненным регулировочным винтом.
