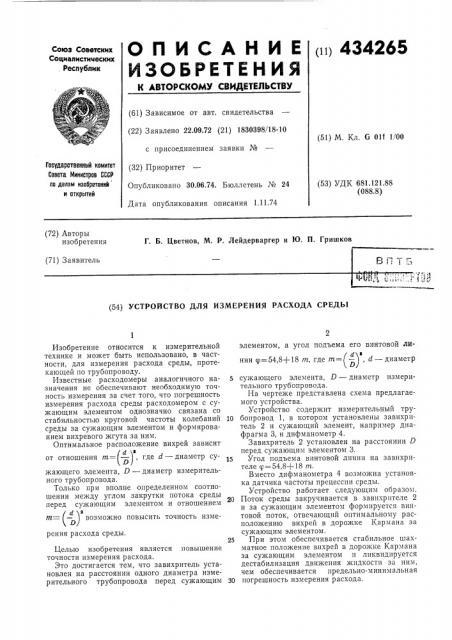

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 434265

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 22.09.72 (21) 1830398/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень ¹ 24

Дата опубликования описания 1.11.74 (51) М. Кл. G 011 1/00

Государственный комитет

Совета Министров СССР па делам иэаеретений и открытий (53) УДК 681.121.88 (088;8) (72) Авторы изобретения

Г. Б. Цветнов, М. P. Лейдерваргер и 1О. П. Гришков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА СРЕДЫ рения расхода среды.

Изобретение относится к измерительной технике и может быть использовано, в частности, для измерения расхода среды, протекающей по трубопроводу.

Известные расходомеры аналогичного назначения не обеспечивают необходимую точность измерения за счет того, что погрешность измерения расхода среды расходомером с сужающим элементом однозначно связана со стабильностью круговой частоты колебаний среды за сужающим элементом и формированием вихревого жгута за ним.

Оптимальное расположение вихрей зависит

Id ° от отношения т= — ), где d — диаметр су .о) жающего элемента, D — диаметр измерительного трубопровода.

Только при вполне определенном соотношении между углом закрутки потока среды перед сужающим элементом и отношением

/ d т= — ) возможно повысить точность изме в) Целью изобретения является повышение точности измерения расхода.

Это достигается тем, что завихритель установлен на расстоянии одного диаметра измерительного трубопровода перед сужающим элементом, а угол подъема его винтовой линии cp=54,8+18 т, где т= —, d — диаметр сужающего элемента, D — диаметр измерительного трубопровода.

На чертеже представлена схема предлагаемого устройства.

Устройство содержит измерительньш тру10 бопровод 1, в котором установлены завихрптель 2 и сужающий элемент, например диафрагма 3, и дифманометр 4.

Завихритель 2 установлен на расстоянии D перед сужающим элементом 3.

15 Угол подъема винтовой линии на завихрителе р=54,8+18 т.

Вместо дифманометра 4 возможна установка датчика частоты прецессии среды.

Устройство работает следующим образом.

20 Поток среды закручивается в завихрителе 2 и за сужающим элементом формируется винтовой поток, отвечающий оптимальному расположению вихрей в дорожке Кармана за сужающим элементом.

25 При этом обеспечивается стабильное шахматное положение вихрей в дорожке Кармана за сужающим элементом и ликвидируется дестабилизация движения жидкости за ним, чем обеспечивается предельно-минимальная

30 погрешность измерения расхода.

434265

Предмет изобретения

СОставитель Б. Розовская

Редактор О. Юркова Текред Н. Куклина Корректор М. Лейзерман

Заказ 2866/2 Изд. _#_0 1749 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для измерения расхода среды, содержащее измерительный трубопровод с последовательно установленными в нем завихрителем и сужающим элементом и датчик измерения давления, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, завихритель установлен на расстоянии одного диаметра измерительного трубопровода перед сужающим элементом, а угол подъема его

/d винтовой линии rp=54,8+18 т, где и=-(— ) ), d — диаметр сужающего элемента, D — диаметр измерительного трубопровода.
